ทรงกระบอก

แบบหล่อก้อนปูนทรงกระบอกเป็นอุปกรณ์สำคัญอย่างยิ่งในงานควบคุมคุณภาพคอนกรีต เพราะเป็นแม่แบบสำหรับหล่อตัวอย่างคอนกรีตให้มีรูปทรงและขนาดได้มาตรฐาน ก่อนนำไปทดสอบกำลังอัดด้วยเครื่องทดสอบต่อไป ผลทดสอบที่ได้จะบ่งบอกว่าคอนกรีตที่เทในงานจริงมีคุณภาพและกำลังเพียงพอตามที่ออกแบบไว้หรือไม่

การเลือกใช้แบบหล่อที่ถูกต้องตามมาตรฐานจึงเป็นขั้นตอนแรกที่สำคัญมาก เพื่อให้ได้ผลทดสอบที่แม่นยำและเชื่อถือได้

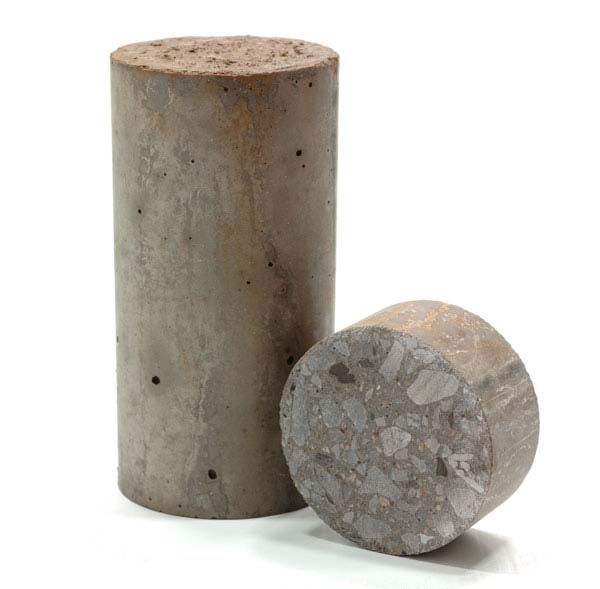

แบบหล่อคอนกรีต ก้อนปูนทรงกระบอก เพื่อการทดสอบก้อนปูนตัวอย่าง เป็นรูปทรงกระบอก เพื่อวัดคุณภาพการผลิตเป็นไปตาม การออกแบบคอนกรีตหรือไม่ โดยใช้เครื่องมือในการกดทับก้อนปูนตัวอย่าง ที่หล่อเป็นทรงกระบอก

ลักษณะและรูปแบบของแบบหล่อก้อนปูนทรงกระบอก

แบบหล่อก้อนปูนทรงกระบอกถูกออกแบบมาให้มีลักษณะเฉพาะ เพื่อให้ได้ตัวอย่างทดสอบที่เป็นมาตรฐานเดียวกัน โดยมีรายละเอียดดังนี้:

วัสดุ ลักษณะทั่วไป:

แบบหล่อมีรูปทรงทรงกระบอกตัน (right circular cylinder)เป็นเหล็กหล่อ ขึ้นรูป โดยมีอัตราส่วนความสูงภายในเป็นสองเท่าของเส้นผ่านศูนย์กลางภายใน

ขนาดมาตรฐาน:

เส้นผ่านศูนย์กลาง ⌀15 เซ็นติเมตร x ความสูง 30 เซนติเมตร ขนาดที่นิยมใช้มี 2 ขนาดหลักๆ คือ 6x12 นิ้ว (150x300 มิลลิเมตร) และ 4x8 นิ้ว (100x200 มิลลิเมตร) นอกจากนี้ยังมีขนาดเล็กอื่นๆ เช่น 2x4 นิ้ว และ 3x6 นิ้ว สำหรับวัตถุประสงค์เฉพาะ

ประเภทของแบบหล่อและจุดประสงค์การใช้งาน

แบบหล่อก้อนปูนทรงกระบอกแบ่งออกเป็น 2 ประเภทใหญ่ๆ ตามลักษณะการนำกลับมาใช้ใหม่ ซึ่งแต่ละประเภทก็ทำจากวัสดุที่แตกต่างกันไป

• 1. แบบหล่อใช้ครั้งเดียวทิ้ง (Single-use Molds)

  วัสดุ:

  มักทำจากพลาสติก หรือกระดาษแข็งเคลือบกันน้ำ

  คุณสมบัติเด่น:

  สะดวก รวดเร็ว:

  ไม่ต้องทำความสะอาดหรือถนอมรักษา หลังจากคอนกรีตแข็งตัวแล้ว เพียงลอกหรือแกะแบบหล่อออกก็สามารถนำตัวอย่างไปบ่มต่อได้ทันที

  ลดแรงงาน:

  เหมาะสำหรับงานภาคสนามที่มีปริมาณตัวอย่างมาก

  ต้นทุนต่อหน่วยต่ำ:

  เมื่อเทียบกับค่าแรงในการทำความสะอาดแบบหล่อโลหะ

  รักษ์โลก :

  ปัจจุบันมีแบบหล่อพลาสติกที่ย่อยสลายได้ทางชีวภาพ เพื่อเป็นมิตรต่อสิ่งแวดล้อมมากขึ้น

  ข้อควรระวัง:

  ต้องมั่นใจว่าแบบหล่อประเภทนี้ไม่ดูดซึมน้ำจากคอนกรีต เพราะจะส่งผลต่ออัตราส่วนน้ำต่อซีเมนต์และกำลังอัดของตัวอย่างได้

• 2. แบบหล่อใช้ซ้ำ (Reusable Molds)

  วัสดุ:

  ทำจากวัสดุที่แข็งแรง ทนทาน เช่น เหล็กชุบสังกะสี, เหล็กหล่อ, หรือพลาสติกหนาพิเศษ

  คุณสมบัติเด่น:

  ความแม่นยำสูง:

  ผลิตมาให้มีพิกัดความเผื่อต่ำ แข็งแรง ไม่บิดงอง่าย ทำให้ได้ตัวอย่างที่มีขนาดแม่นยำสม่ำเสมอทุกครั้ง

  ประหยัดในระยะยาว:

  เหมาะสำหรับห้องปฏิบัติการที่มีการหล่อตัวอย่างเป็นประจำและต่อเนื่อง

  ดีไซน์:

  มักออกแบบให้เป็นแบบหล่อผ่าซีก (split mold) พร้อมฐานแยกชิ้น และมีปีกนกหรือแคลมป์สำหรับล็อกเพื่อป้องกันการรั่วซึม การออกแบบนี้ช่วยให้แกะตัวอย่างคอนกรีตที่แข็งตัวแล้วออกได้ง่าย โดยไม่เกิดความเสียหาย

  มีทั้งแบบมีหูจับและไม่มี เพื่อความสะดวกในการเคลื่อนย้าย

มาตรฐานที่เกี่ยวข้องที่ควรรู้

เพื่อให้การทดสอบได้มาตรฐานและเป็นที่ยอมรับในระดับสากล แบบหล่อและการทดสอบกำลังอัดต้องเป็นไปตามมาตรฐานต่างๆ ซึ่งที่สำคัญได้แก่:
