งานแนะนำใช้ ปั๊มลาก (Line Pump)
งานลำเลียงคอนกรีตผสมเสร็จจากจุดตั้งปั๊มคอนกรีตถึงจุดเทคอนกรีตมีระยะไกลมาก การลำเลียงคอนกรีตจะลำเลียงผ่านท่อเหล็กทนแรงดันสูงไปยังจุดเทคอนกรีต ไม่เหมาะกับงานเทคานลอย งานเทเสาคอนกรีต งานเทผนังต่าง ๆ เนื่องจากการลำเลียงต้องใช้ท่อเหล็กขนาด 5 นิ้ว มีความหนาเนื่องจากเป็นท่อทนแรงดันจากแรงอัดส่งคอนกรีตได้ ทำให้ไม่สามารถเคลื่อนย้ายได้สะดวกเท่าปั๊มแบบอื่น
ควรใช้ปั๊มลากเมื่อไหร่ ?
การนำปั๊มลากไปใช้ลำเลียงคอนกรีตให้ได้ประโยชน์อย่างคุ้มค่า เมื่องานของคุณกำลังเผชิญกับปัญหา หรือสถานการณ์ดังต่อไปนี้
ปั๊มโมลี (Moli pump / Line Pump) เหมาะสมกับการลดต้นทุนได้ดีกว่าการใช้ปั๊มลากจูงในกรณีที่ปริมาณการเทคอนกรีตไม่มาก ใช้ระยะเวลาในการเทคอนกรีตน้อย ประกอบและเคลื่อนย้ายได้รวดเร็วและสะดวก
- การขาดแคลนแรงงาน
- เคลื่อนย้ายได้สะดวก ย้ายไปหน่วยงานใหม่ระหว่างวันสามารถทำได้ง่าย
- เมื่อเทคอนกรีตเสร็จแล้วสามารถใช้พื้นที่ต่อได้เลย
- ไม่มีบูม ทำให้จอดได้สะดวก
- เวลาก่อสร้างมีจำกัด
- การเทคอนกรีตจำนวนมาก
- สถานที่เทคอนกรีตยากต่อการลำเลียงคอนกรีตโดยวิธีอื่น
- มีการจัดส่งคอนกรีตอย่างเพียงพอและสม่ำเสมอ
- คนงานมีความรู้ ประสบการณ์ และมีการวางแผนงานที่ดี
ความกว้าง ความยาว อาจมีความแตกต่างจากภาพเล็กน้อย ตามรุ่น และขนาดกำลังส่งคอนกรีต

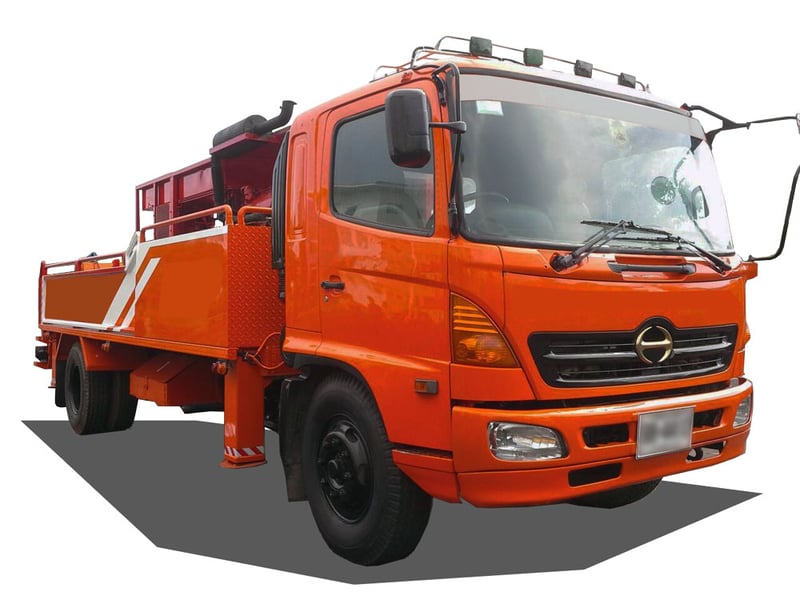

ขั้นตอนการใช้งานและระยะส่งคอนกรีต ปั๊มคอนกรีต ปั๊มลากบรรทุก 6 ล้อ ท่อเหล็ก 500 เมตร
ข้อกำหนดการเดินท่อเหล็ก
- บังคับท่อเหล็กต้องยึดแคลมป์ให้แน่นทุกข้อต่อ ตรวจลูกยางกันรั่วซึมทุกจุด
- เส้นทางท่อ งานคอนโดมิเนียม อาคารสูง ต้องสั้นที่สุด หลีกเลี่ยงหักมุมคม ลดแรงดันและป้องกันอุดตัน
- ห้ามเด็ดขาดห้ามยิงลูกบอลยางเคลียร์ท่อในขณะที่แรงดันในท่อไม่เป็น 0
หน้าที่และความรับผิดชอบของผู้เกี่ยวข้อง (Roles & Responsibilities)
การลำเลียงคอนกรีตผสมเสร็จด้วยปั๊มคอนกรีต ปั๊มลากบรรทุก 6 ล้อ ท่อเหล็ก 500 เมตร ต้องอาศัยความร่วมมือจาก 4 ฝ่ายหลัก
บทบาทโรงผลิตคอนกรีต
- บังคับเมื่อแจ้งความต้องการใช้ปั๊มคอนกรีต ปั๊มลากบรรทุก 6 ล้อ ท่อเหล็ก 500 เมตร ต้องระบุชนิดคอนกรีตว่า "ใช้กับปั๊ม (Pump-mix)" โดยส่วนผสมต้องมีค่ายุบตัว (Slump) อยู่ที่ 100 ± 20 มิลลิเมตร เพื่อช่วยหล่อลื่นท่อ
- ต้องจัดรถโม่ให้ถึงหน้างานอย่างต่อเนื่อง (ไม่ห่างเกิน 15-20 นาที) ป้องกันรอยเย็นของคอนกรีต (Cold Joint)
- ห้ามเด็ดขาดห้ามจัดส่งคอนกรีต Slump น้อยกว่า 80 มม. เพราะทำให้ท่อปั๊มอุดตัน และห้ามส่งคอนกรีตที่เริ่มเซ็ตตัวแล้ว (เกิน 90 นาที)
เจ้าหน้าที่ควบคุมคุณภาพ ( QC Lab)
- ต้องควบคุมอัตราส่วนผสมให้เหมาะกับปั๊มคอนกรีต ปั๊มลากบรรทุก 6 ล้อ ท่อเหล็ก 500 เมตร โดยปรับทรายและปูนซีเมนต์ให้สูงกว่างานปกติเล็กน้อย ลดแรงเสียดทานในท่อ
- ตรวจสอบความชื้นหิน-ทรายทุก 2-3 คิว เพื่อปรับน้ำผสมให้คงที่ (ห้ามใช้น้ำส่วนเกินเด็ดขาด)
- ทุก 10 คิวหรือทุก 1 ชั่วโมง ต้องเทสต์ Slump หน้างานและบันทึกใบรายงาน
พนักงานขับรถโม่ (Truck Mixer Driver)
- ก่อนออกโรงงาน หมุนโม่ผสมอย่างน้อย 70-100 รอบ ให้ส่วนผสมเข้ากันดี
- จัดตำแหน่งรถโม่ให้เข้าทาง Hopper สะดวก ควรมีที่จอดรถโม่ 2 คัน (เท-รอ) ป้องกันปั๊มหยุดชะงัก
- บังคับก่อนเทลง Hopper หมุนโม่ High Speed 1-2 นาที จากนั้นหมุนช้า 2-3 รอบ/นาทีตลอดขณะเท
- ข้อห้ามเด็ดขาดห้ามเติมน้ำลงโม่ที่หน้างานเด็ดขาดแม้ลูกค้าจะเซ็นรับผิดชอบ หาก Slump ต่ำให้เรียก QC จากโรงงาน
พนักงานควบคุมปั๊มคอนกรีต (Pump Operator) สำคัญที่สุด
- ต้องมาถึงหน้างานล่วงหน้า 30 นาที สำรวจพื้นที่ตั้งเครื่อง (พื้นราบแข็งแรง) และสิ่งกีดขวางเหนือศีรษะ (สายไฟฟ้าแรงสูง ห่าง >10 เมตร)
- บังคับทดสอบปุ่ม Emergency Stop (E-Stop) ของรีโมทไร้สายทุกครั้งก่อนทำงาน
- เมื่อรถโม่เข้าเทต้อง ปิดตะแกรงเหล็ก (Hopper Grid) ทุกครั้งป้องกันหิน/วัตถุแปลกปลอมเข้า Cylinder
- ควบคุมท่อส่งคอนกรีต ด้วยรีโมท ดูแรงดัน (Pressure Gauge) หากสูงเกิน 60 บาร์ ต้องลดความเร็วปั๊มทันทีป้องกันท่อระเบิด
- ปลายท่อต้องมีพนักงานคุม ผูกเชือก/โซ่ยึดปลายท่อกับโครงสร้าง และควบคุมหัวท่อห่างจากแบบไม่เกิน 1.50 เมตร
- ขั้นตอนความปลอดภัยย้ายรถปั๊มต้องพับแขนบูมเข้าตำแหน่งขนส่ง (Travel Position) ให้สนิท ห้ามเคลื่อนรถขณะบูมกางหรือยกสูง
- หลังเสร็จงานต้องล้างท่อด้วยน้ำและลูกยาง (Sponge Ball) ห้ามพับบูมก่อนล้างท่อเด็ดขาด แล้วค่อยทำความสะอาด Hopper
ภาวะฉุกเฉิน (Emergency Protocol)
ท่อปั๊มอุดตัน (Line Plug)
ห้ามเพิ่มแรงดัน! กด E-Stop หยุดเครื่องทันที ไล่ก้อนอุดตันโดยถอดข้อต่อใกล้ Hopper (ลดแรงดันท่อให้ 0 ก่อน)
ท่อรั่ว / ข้อต่อหลุด
กด E-Stop หยุดเครื่องทันที และอพยพคนงานจนแรงดันหมด
รถโม่มาสายเกิน 20 นาที คอนกรีตส่งไม่ต่อเนื่อง
แจ้งวิศวกรหน้างานทันที ห้ามเทคอนกรีตที่รอเกิน 90 นาที (อาจเซ็ตตัวในท่อ)
บันทึกความเห็นชอบจากวิศวกรอาวุโส
กรุณาแนบเอกสารนี้เข้ากับแบบ "Method Statement for Concrete Pumping" และให้ทุกฝ่าย (Plant, Driver, Operator) เซ็นรับทราบก่อนเริ่มงานทุกครั้ง หากมีข้อสงสัยเพิ่มเติมเกี่ยวกับการคำนวณแรงดันสูบ วิศวกรพร้อมให้คำปรึกษา
ใช้ปั๊มคอนกรีตให้คุ้มค่า หน้างานต้องทำ
- พื้นที่ตั้งปั๊ม: ต้องแข็งแรง เรียบ รองรับน้ำหนักได้
- วางท่อ: เส้นทางสั้น ไม่หักมุมคม
- แบบหล่อ: ตรวจสอบให้พร้อมก่อนปั๊มมา
- รถคอนกรีต: จัดให้มาต่อเนื่อง ไม่ให้ปั๊มหยุด
- ปริมาณ: คำนวณให้พอดี ลดคอนกรีตทิ้ง
- คนงาน: มีควบคุมปั๊มและปลายท่อ 2-3 คน
- เตรียมน้ำ: ไว้ล้างท่อกรณีอุดตัน
การเช่าปั๊มคอนกรีต
ข้อควรรับทราบ เงื่อนไข ค่าบริการเพิ่มเติมต่าง ๆ หากเกิดเหตุการณ์ไม่สามารถปฏิบัติงานตามตารางการนัดหมายได้
- แบบคอนกรีตไม่เรียบร้อย รอการตรวจสอบแบบหล่อคอนกรีต ระยะเวลารอใช้งานเกิน 4 ชม. ถึง 8 ชั่วโมง คิดเหมาจ่าย 7,000 บาท
- นานเกิน 8 ชั่วโมง อัตราค่าบริการ เป็นรายชั่วโมง ๆ ละ 700 บาท
- เปลี่ยนจุดเท เคลื่อนย้ายปั๊มลาก อัตราค่าบริการ 3,000 บาทต่อครั้ง
- กรณีปั๊มไม่ได้ทำงานตามนัดหมาย อัตราค่าบริการขั้นต้น
- ติดตั้งท่อแนวดิ่ง ระยะความสูง 3.5 เมตรต่อชั้น ค่าบริการเพิ่มเติมชั้นละ 1,000 บาท (อัตราค่าบริการอาจเปลี่ยนแปลงในบางพื้นที่)
เครื่องคำนวณปริมาณคอนกรีต
วางแผนปริมาณคอนกรีตก่อนสั่งปั๊ม เพื่อลดคอนกรีตเหลือทิ้งและประหยัดค่าใช้จ่าย
