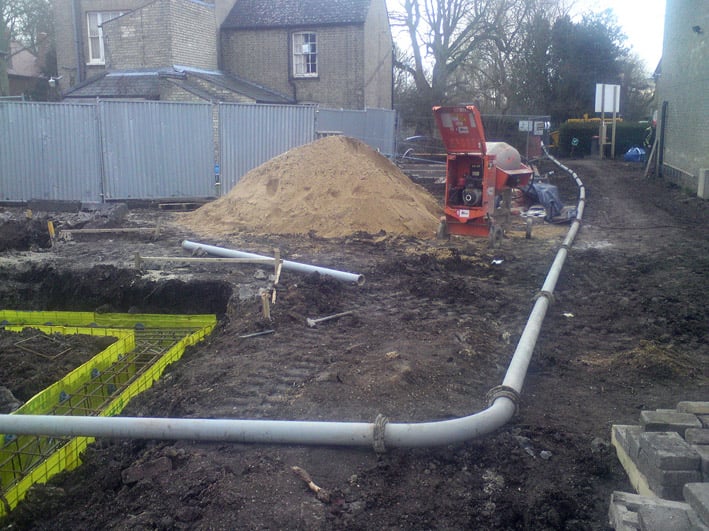

ปั๊มโมลี ปั๊มคอนกรีต 01
งานสำหรับปั๊มลาก ปั๊มคอนกรีต 01
งานสำหรับปั๊มลาก ปั๊มคอนกรีต 03
งานสำหรับปั๊มลาก ปั๊มคอนกรีต 04
งานสำหรับปั๊มลาก ปั๊มคอนกรีต 07

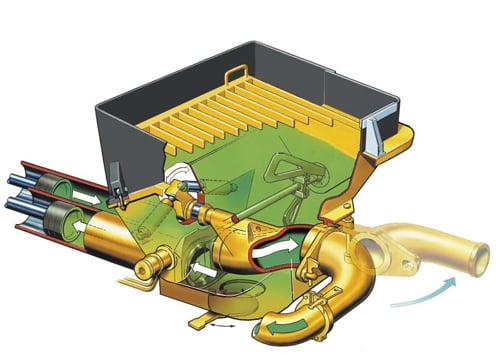

ปั๊มโมลี ปั๊มคอนกรีต 03

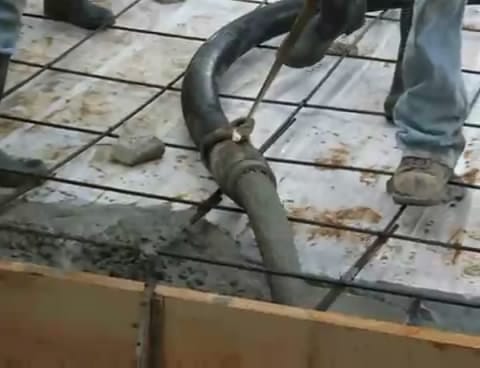

ปั๊มโมลี ปั๊มคอนกรีต 05

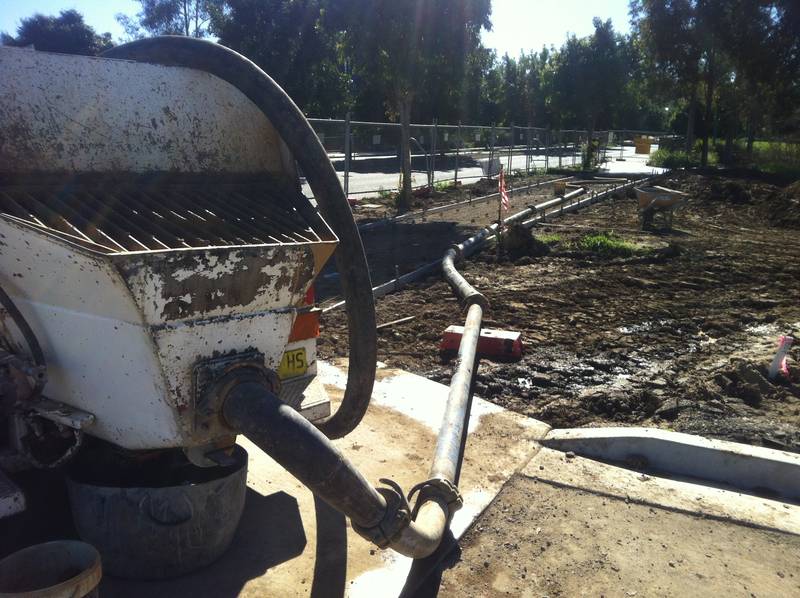

ปั๊มโมลี ปั๊มคอนกรีต เทคอนกรีตบริเวณทางที่เข้ายากหรือมีอุปสรรค

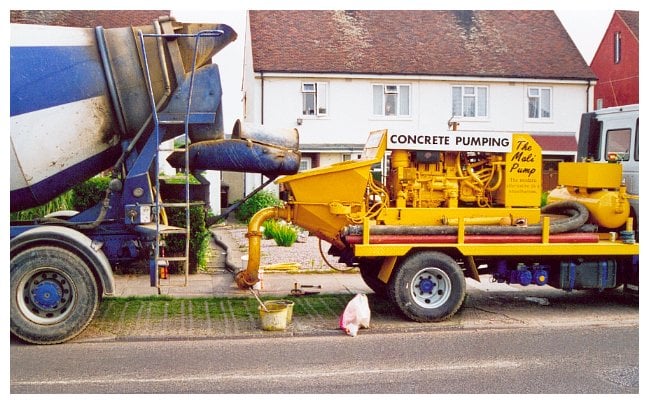

ปั๊มโมลี ปั๊มคอนกรีต บรรจุปูนลงปั๊มคอนกรีต
ปั๊มโมลี ปั๊มคอนกรีต ปั๊มคอนกรีตสำหรับลานกว้าง

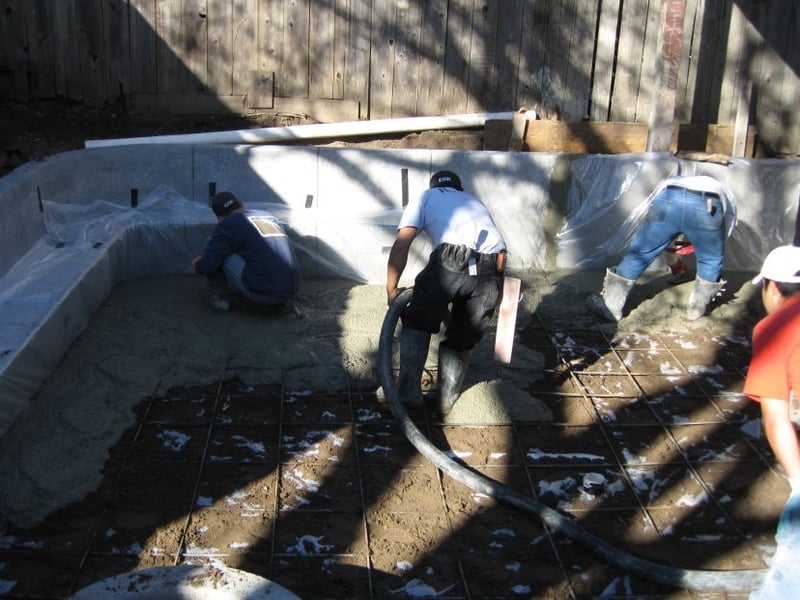

ปั๊มโมลี ปั๊มคอนกรีต ปัีมคอนกรีตงานสระว่ายน้ำ

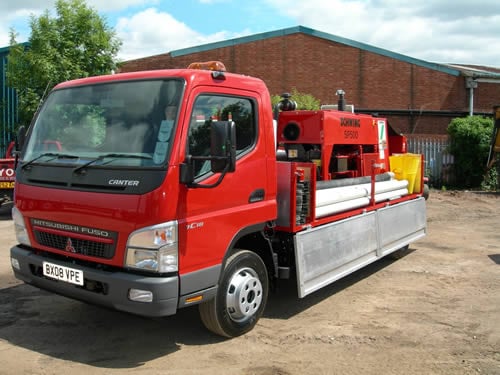

ปั๊มโมลี ปั๊มคอนกรีต รถปั๊มโมลีเล็ก

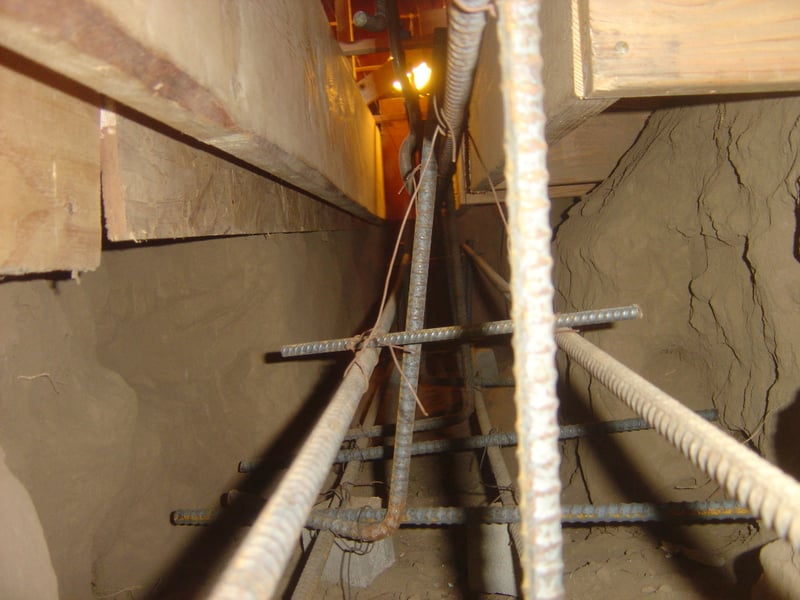

ปั๊มโมลี ปั๊มคอนกรีต ปั๊มคอนกรีตเทบริเวณแคบ

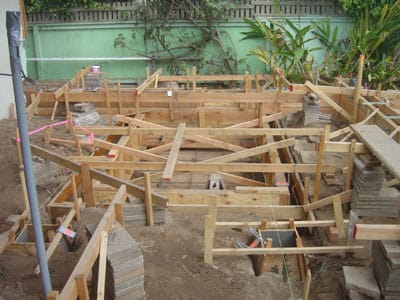

ปั๊มโมลี ปั๊มคอนกรีต ปั๊มคอนกรีตเทสถานที่เข้ายาก

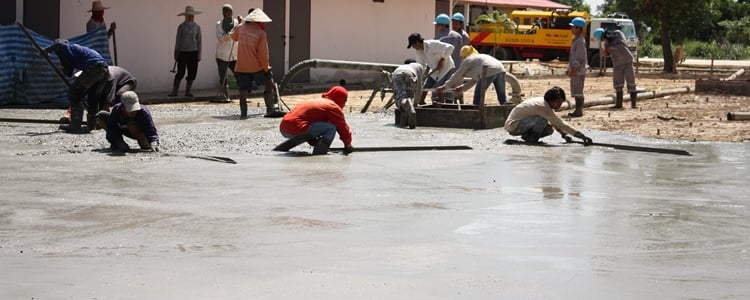

ปั๊มโมลี ปั๊มคอนกรีต หน้างานกำลังเทคอนกรีต

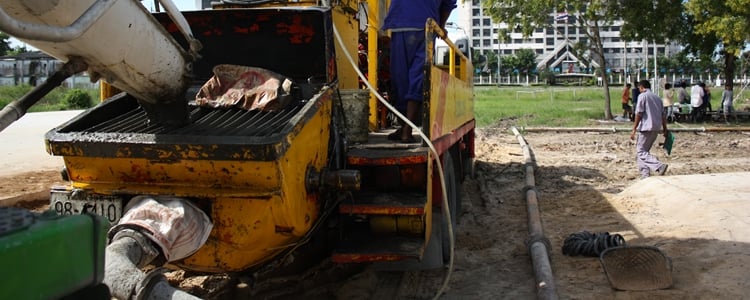

ปั๊มโมลี ปั๊มคอนกรีต เดินท่อจากปั๊มคอนกรีต

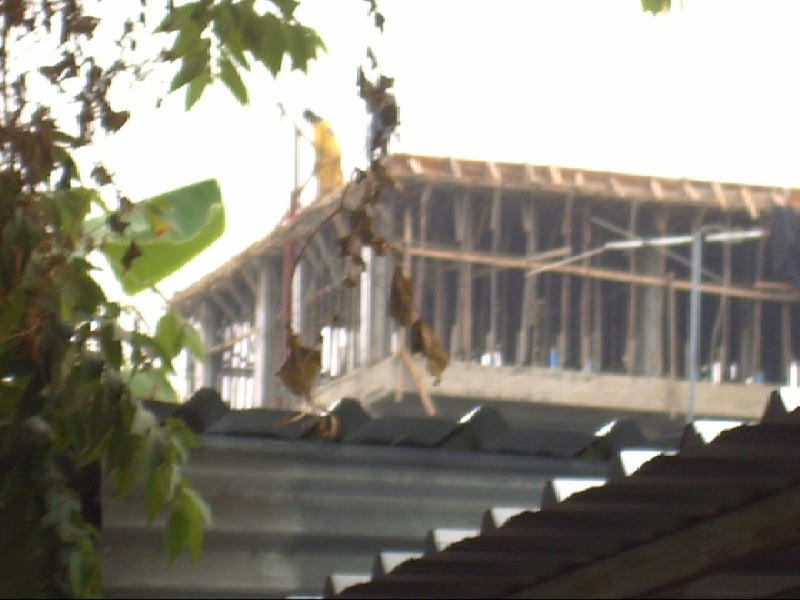

ปั๊มคอนกรีต 053

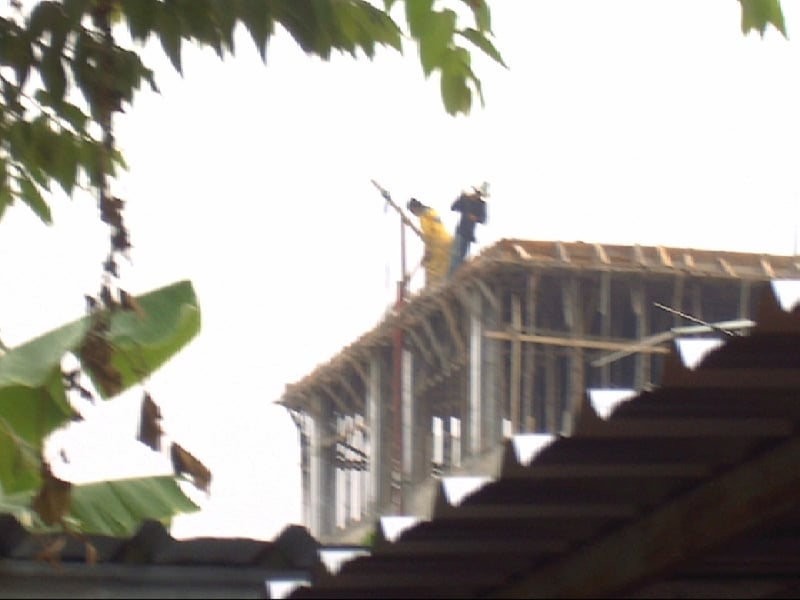

ปั๊มคอนกรีต 054
ปั๊มคอนกรีต 055

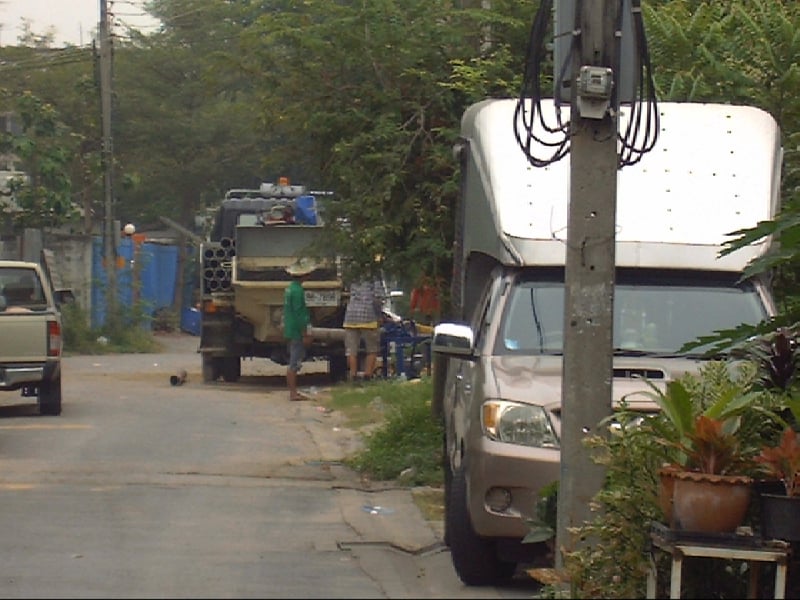

ปั๊มคอนกรีต 056
ปั๊มคอนกรีต 057

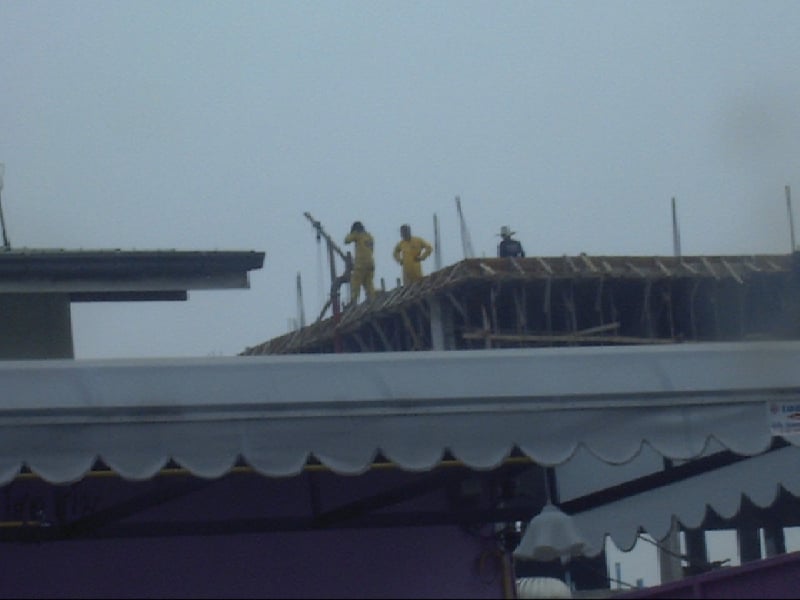

ปั๊มคอนกรีต 058
ปั๊มคอนกรีต 059

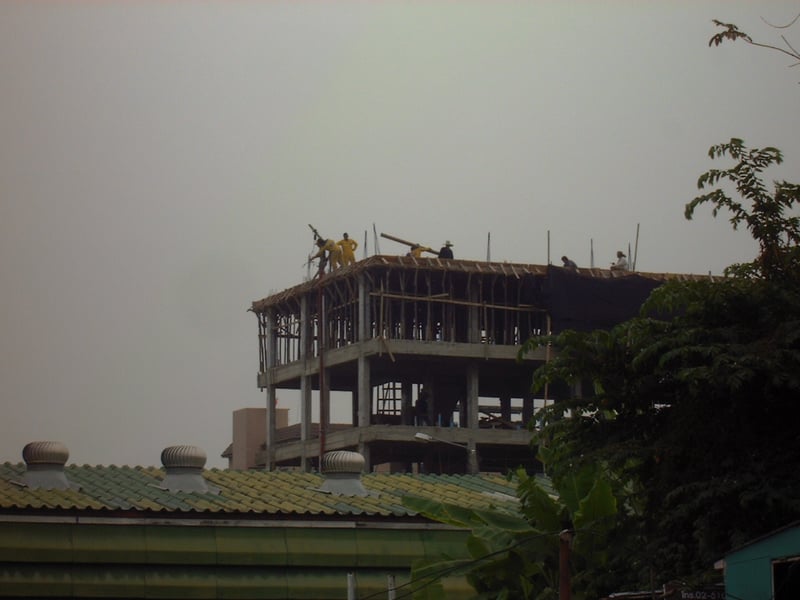

ปั๊มคอนกรีต 060

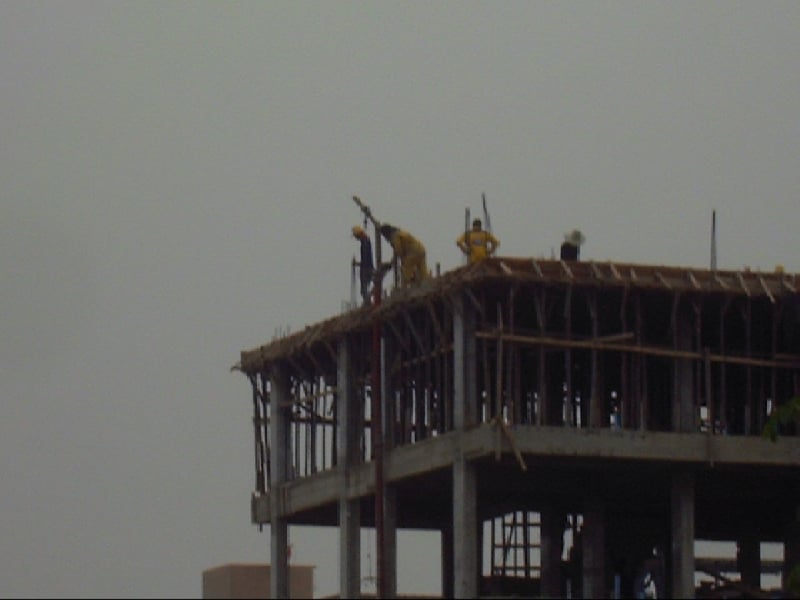

ปั๊มคอนกรีต 061
ปั๊มลากจูง_all
ปั๊มลากจูง_dumper
ปั๊มลากจูงต่อท่อ
ต่อท่อคอนกรีต01
ต่อท่อคอนกรีต02
ต่อท่อคอนกรีต03
ต่อท่อคอนกรีต04
ต่อท่อคอนกรีต05
ต่อท่อคอนกรีต06
ต่อท่อคอนกรีต07
ต่อท่อคอนกรีต08
ต่อท่อคอนกรีต09
stationary_pump
stationary_pump_01
stationary_pump_02
stationary_pump_03

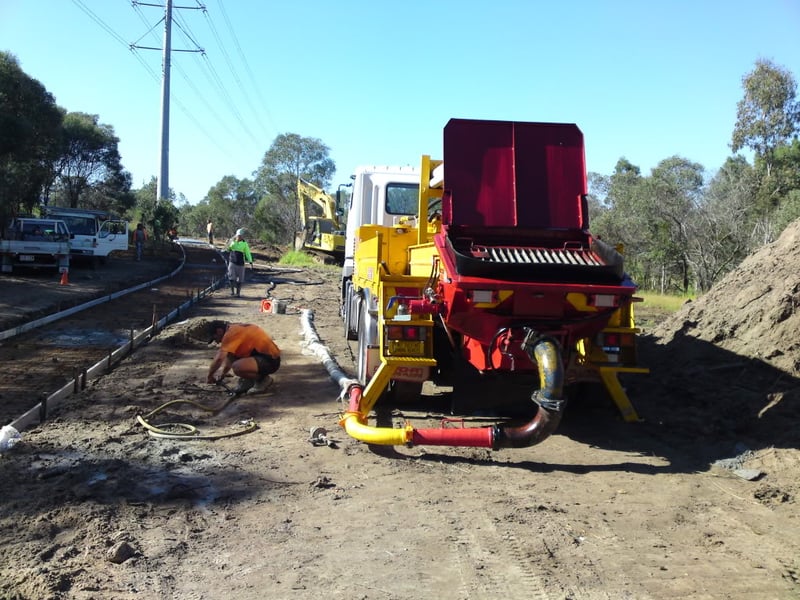

line_pump_operate_01
jantaburi_station_pump_01

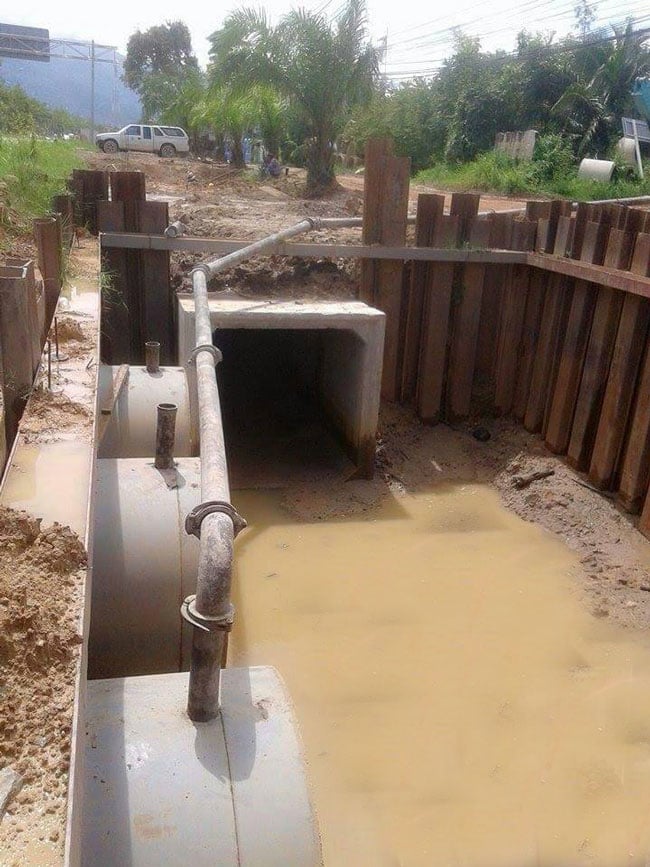

jantaburi_line_pump_00

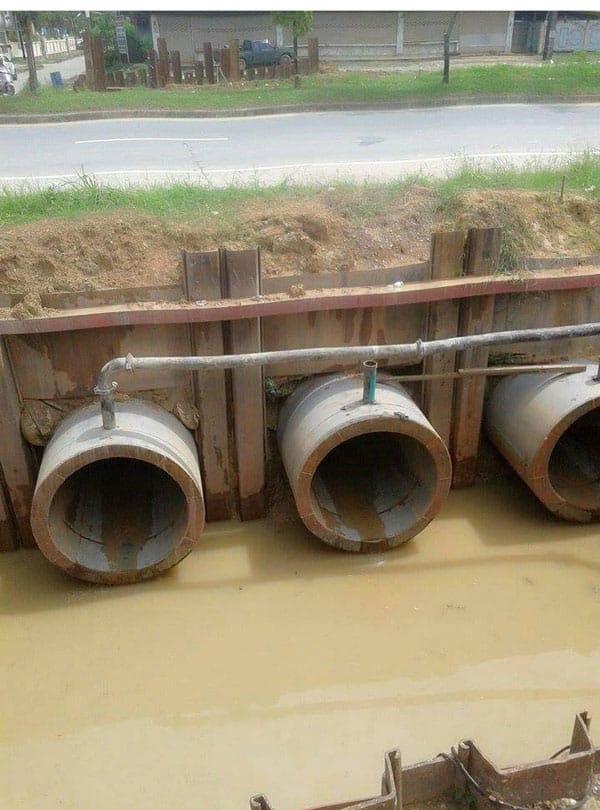

jantaburi_line_pump_01

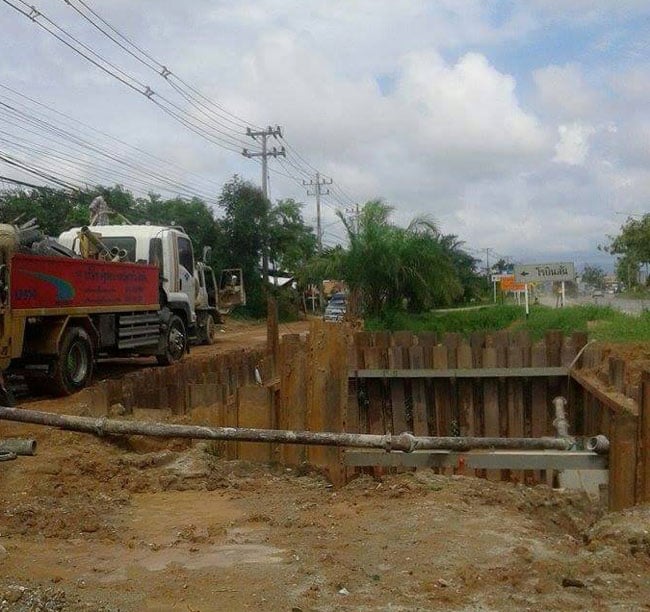

jantaburi_line_pump_02

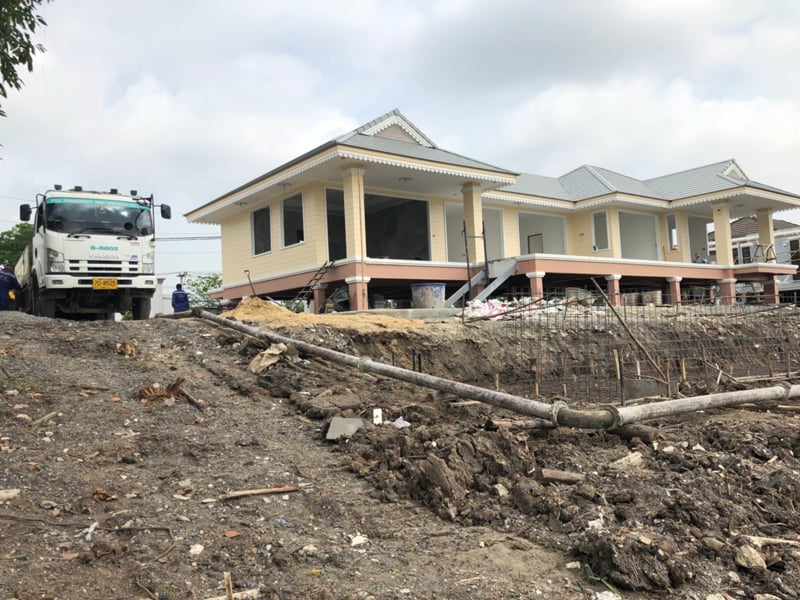

middle_size_moli_pump

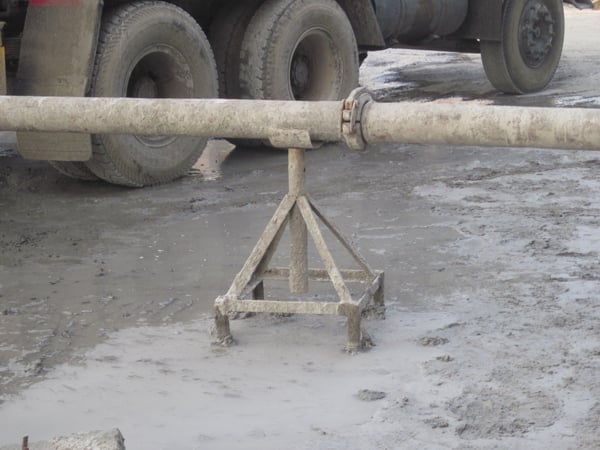

line_pump_conjunction
ท่อยางปั๊มลาก

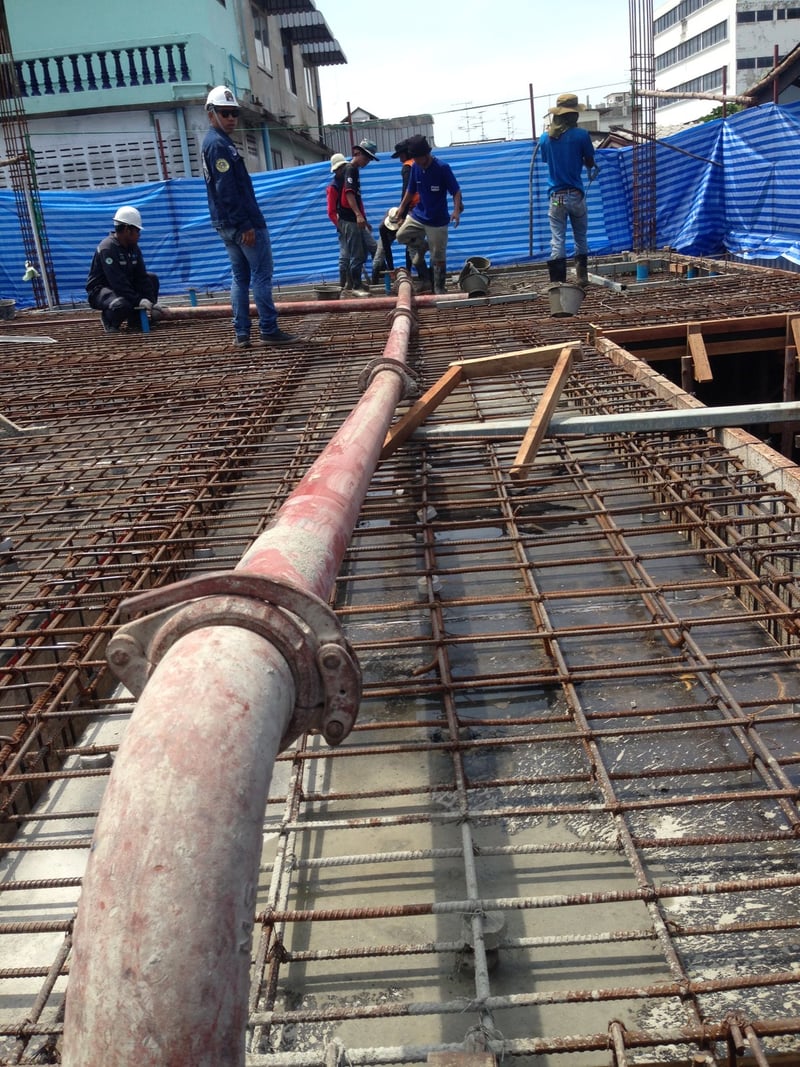

1476016560392

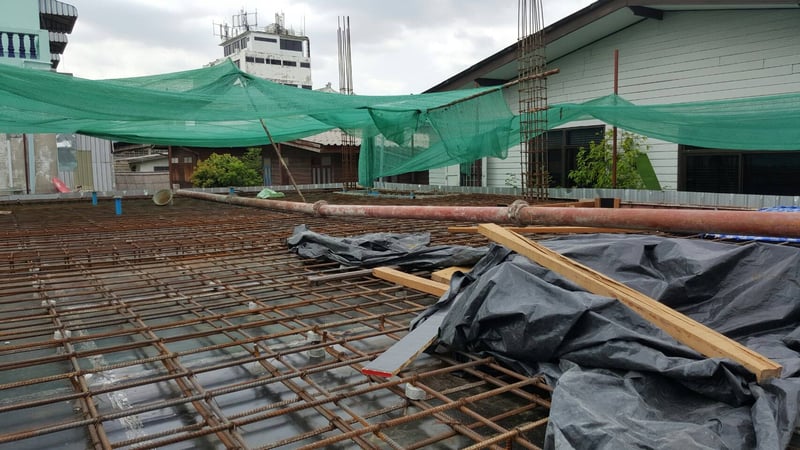

1476016562814

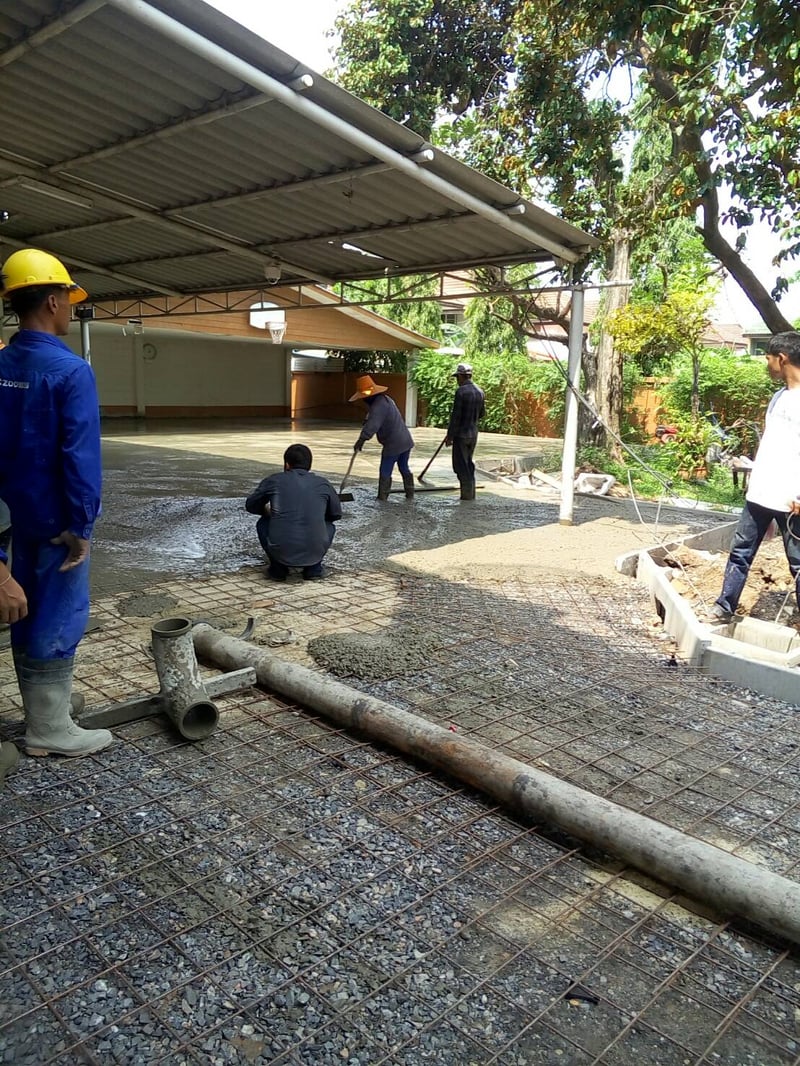

1491636622059

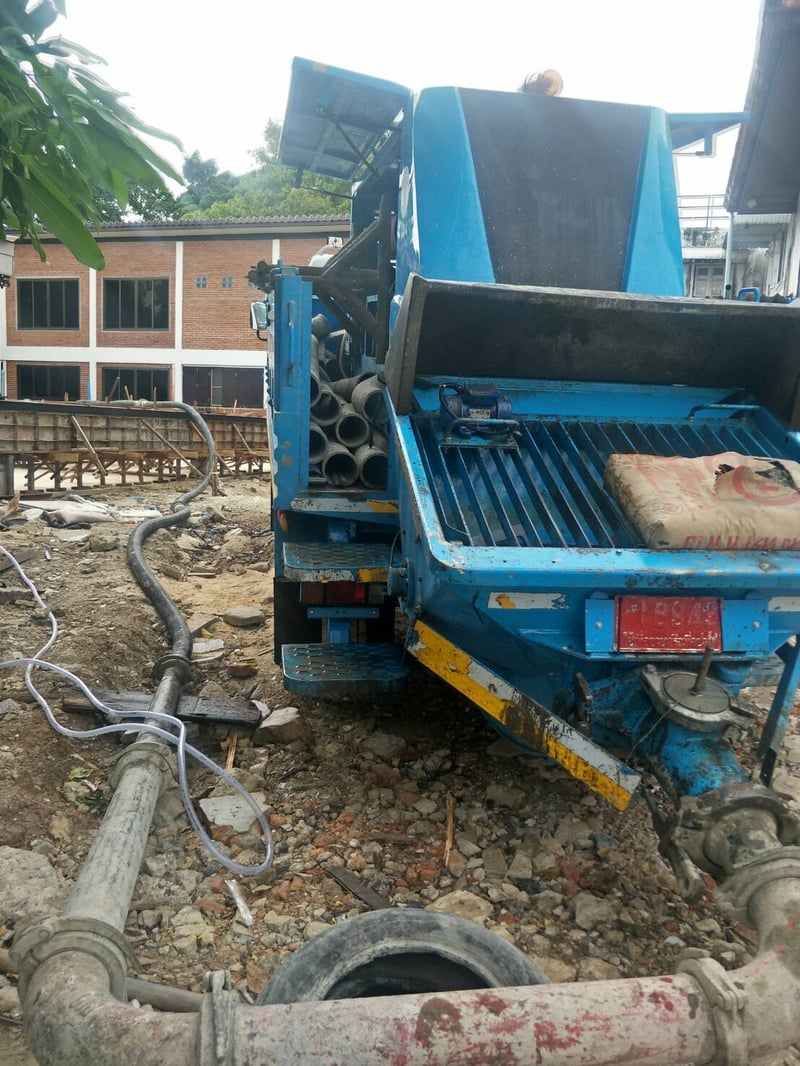

1524729760930

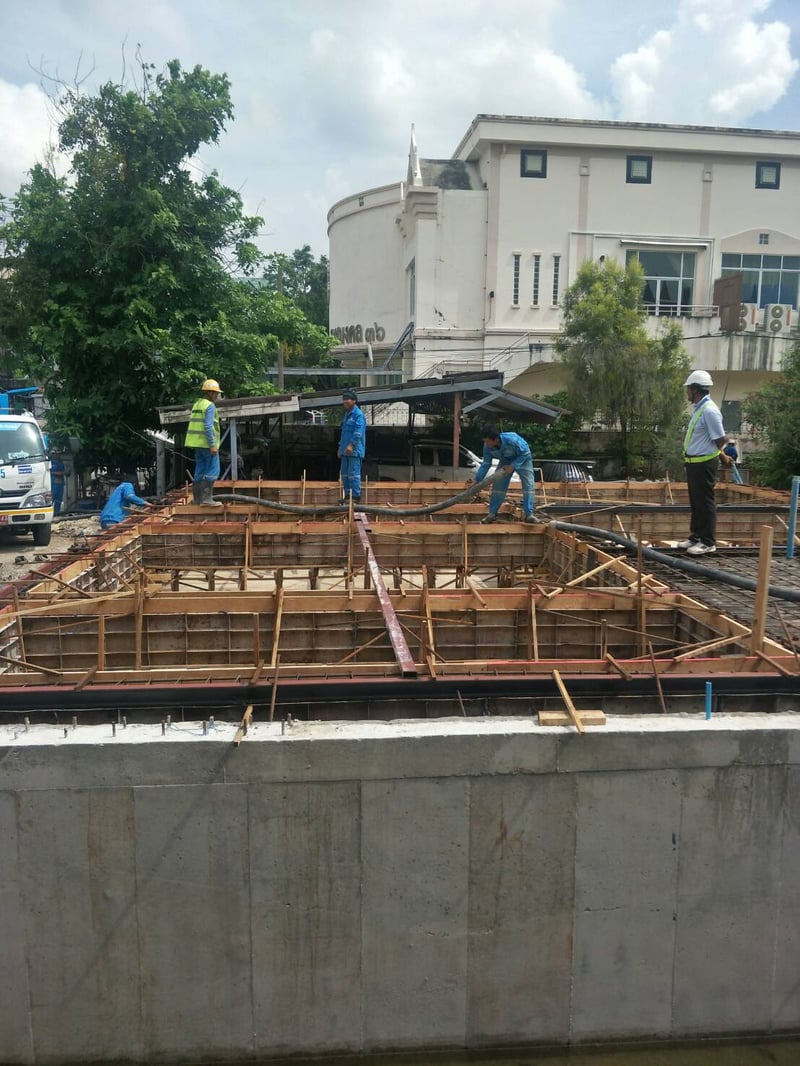

1524729763667

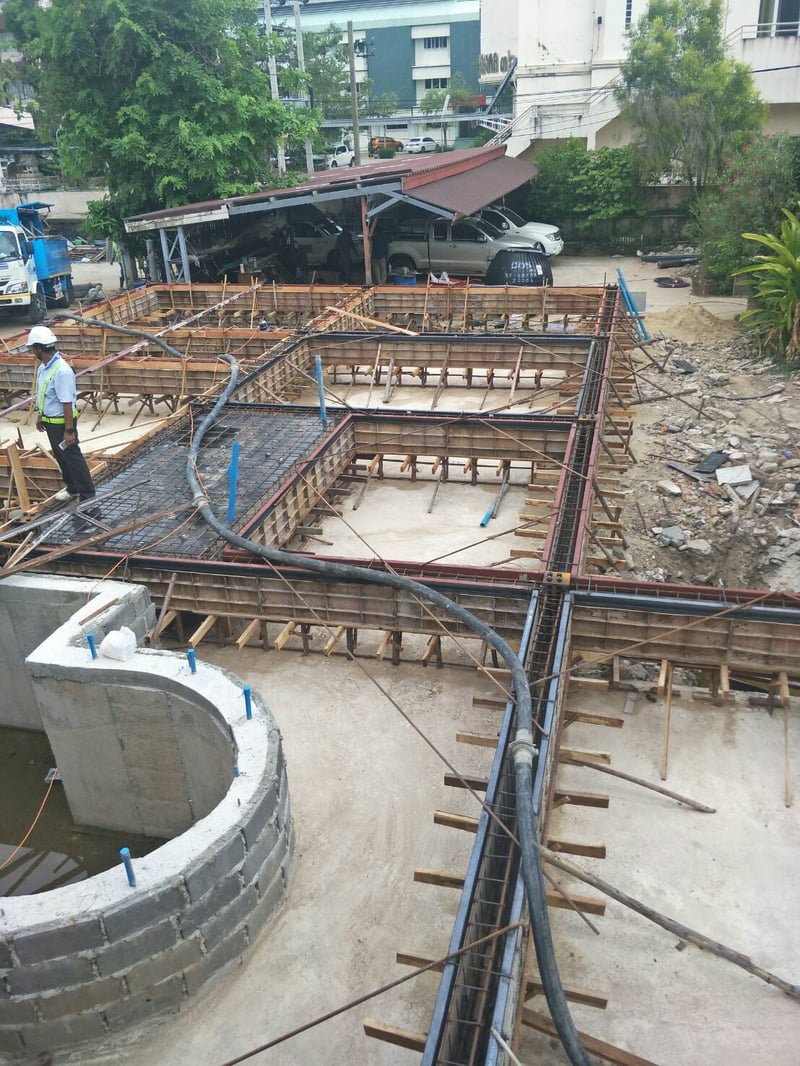

1524730103529

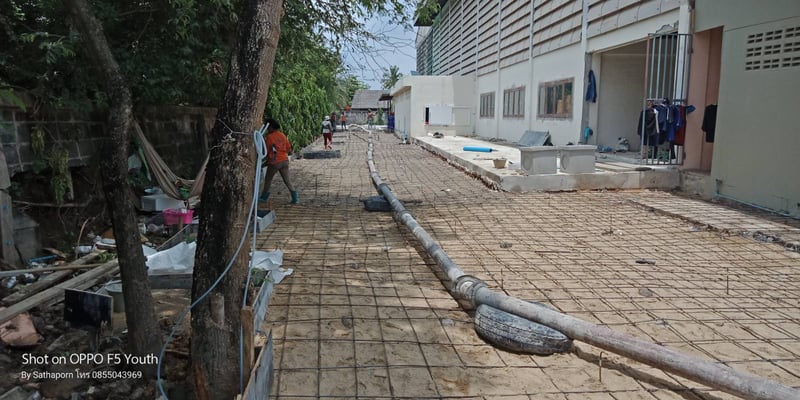

1525269715038

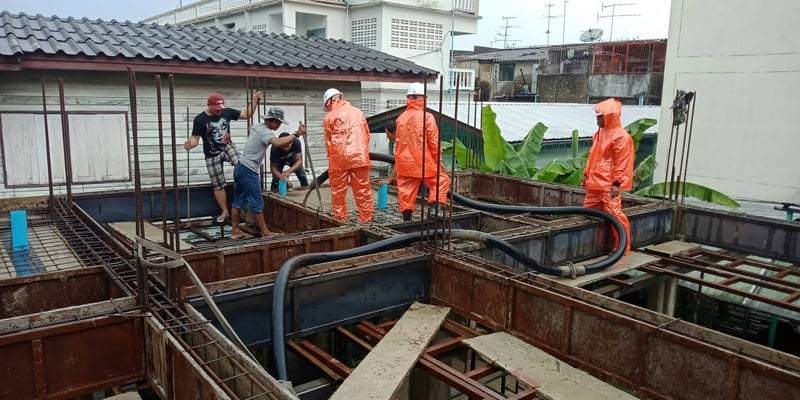

1542674397043
1542674398825

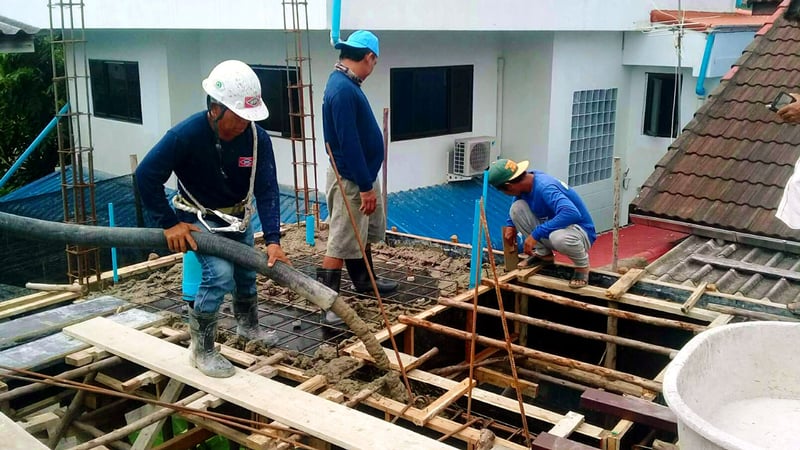

1542674400879

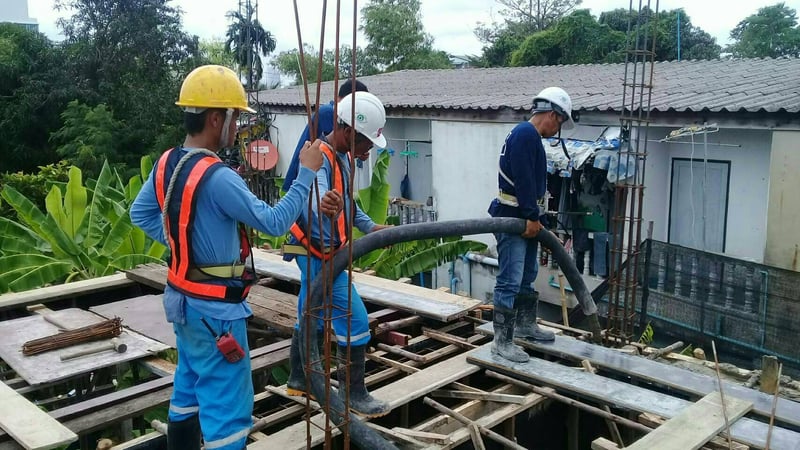

1542674402799

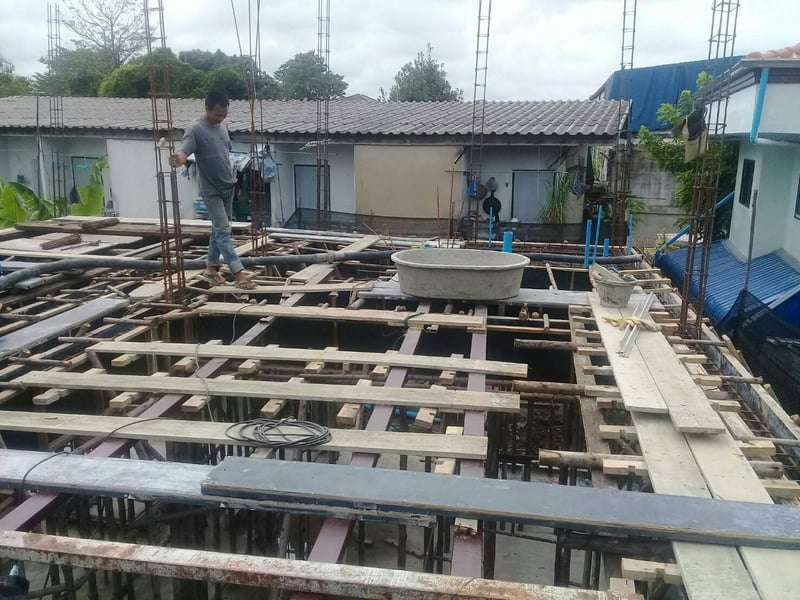

1542674406822

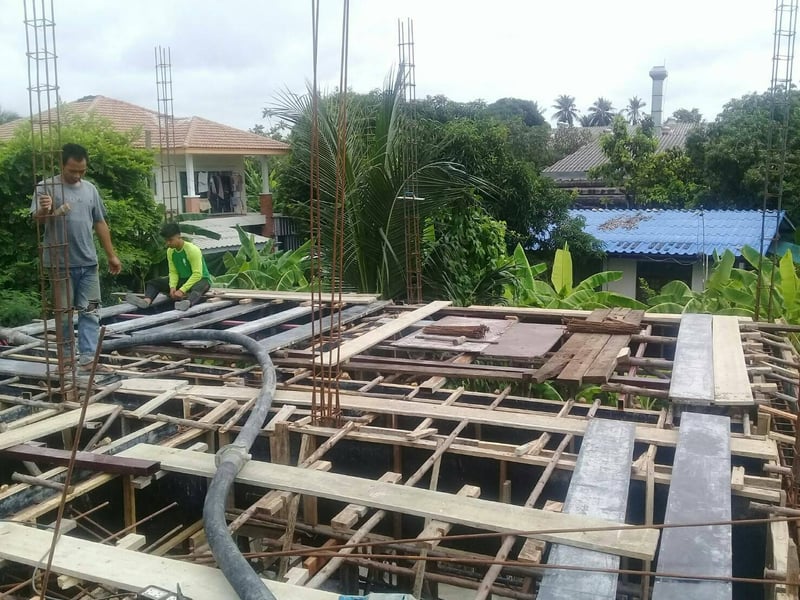

1542674408791

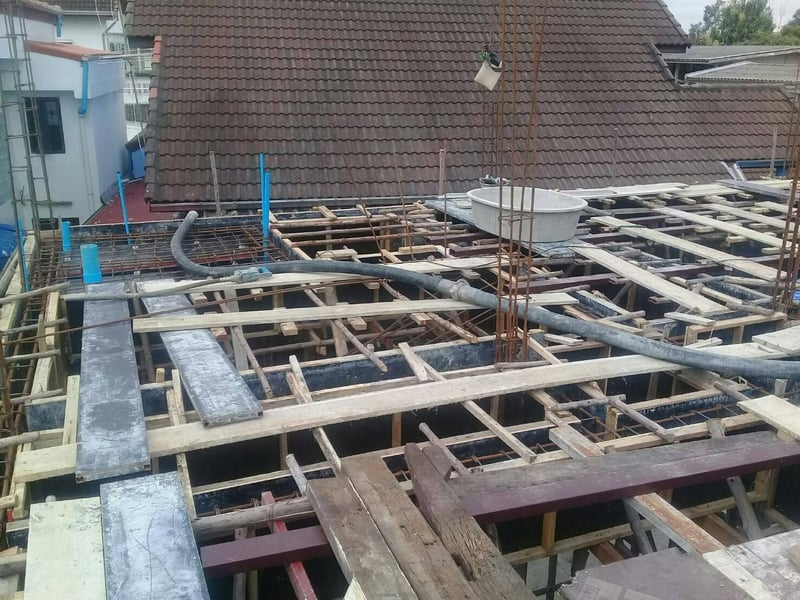

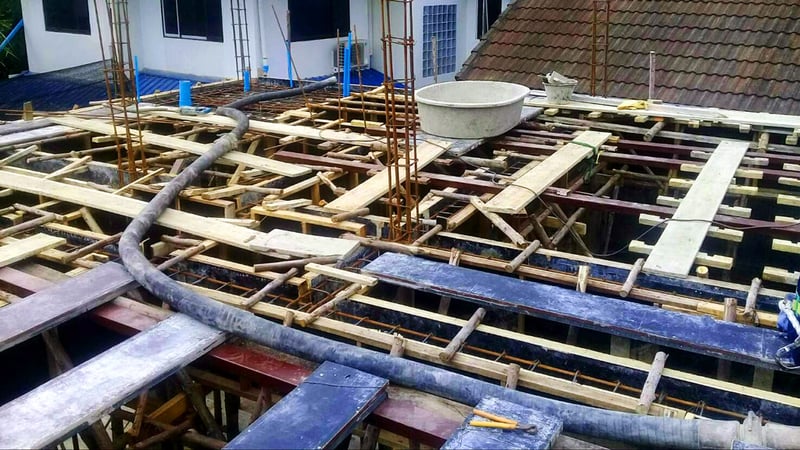

1542674410863
concrete pump clamp

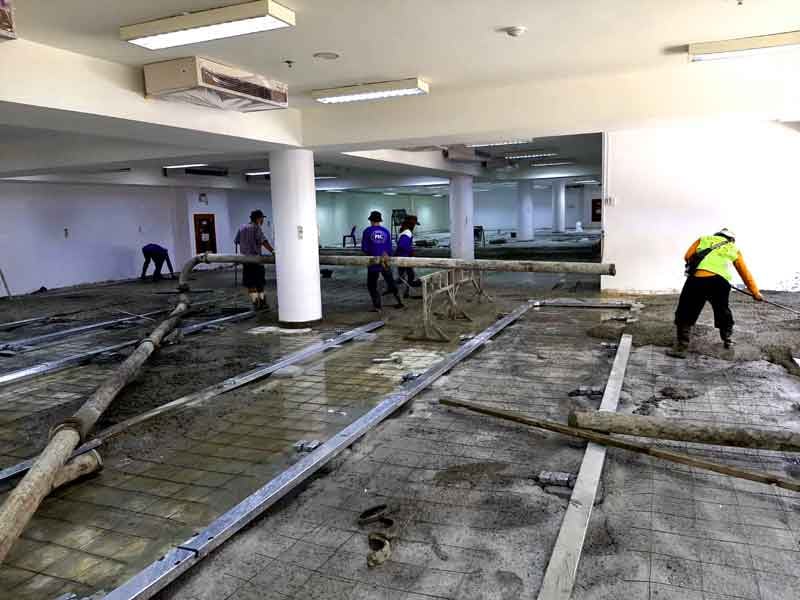

truck_mounted_concrete_line_pump_00

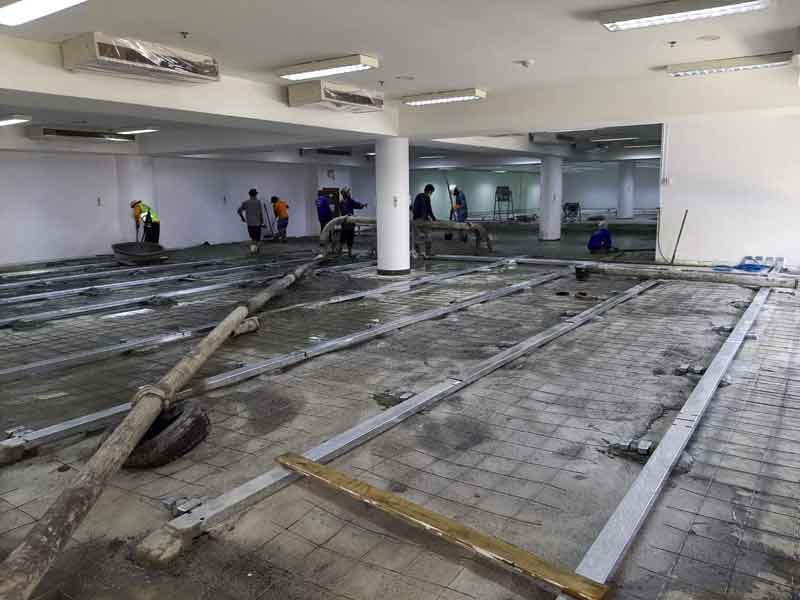

truck_mounted_concrete_line_pump_01
งานปั๊มธรรมศาสตร์ รังสิต_210425_7

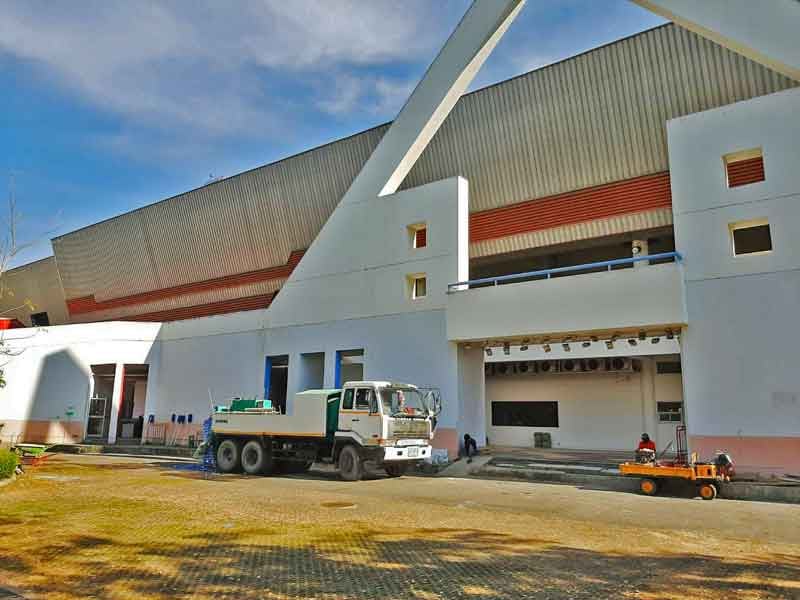

งานปั๊มธรรมศาสตร์ รังสิต_210425_10

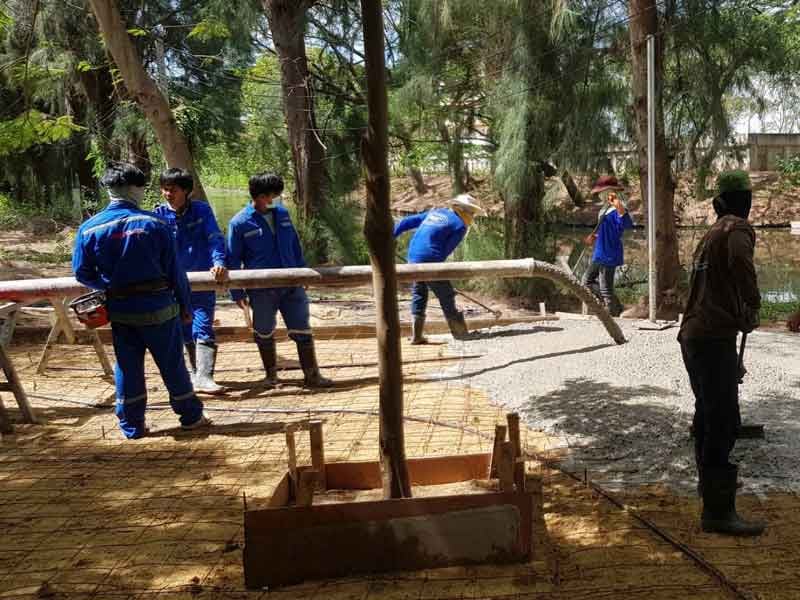

งานปั๊มธรรมศาสตร์ รังสิต_210425

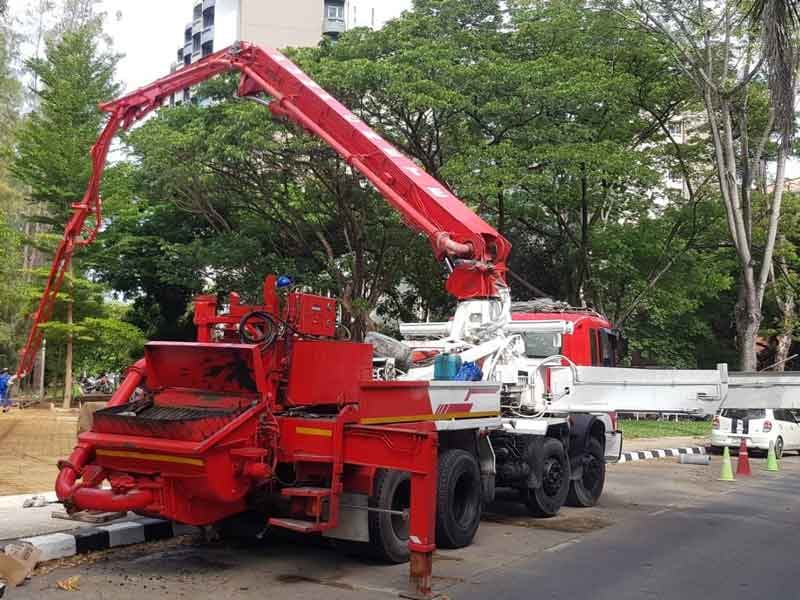

งานปั๊มธรรมศาสตร์ รังสิต_210425_0

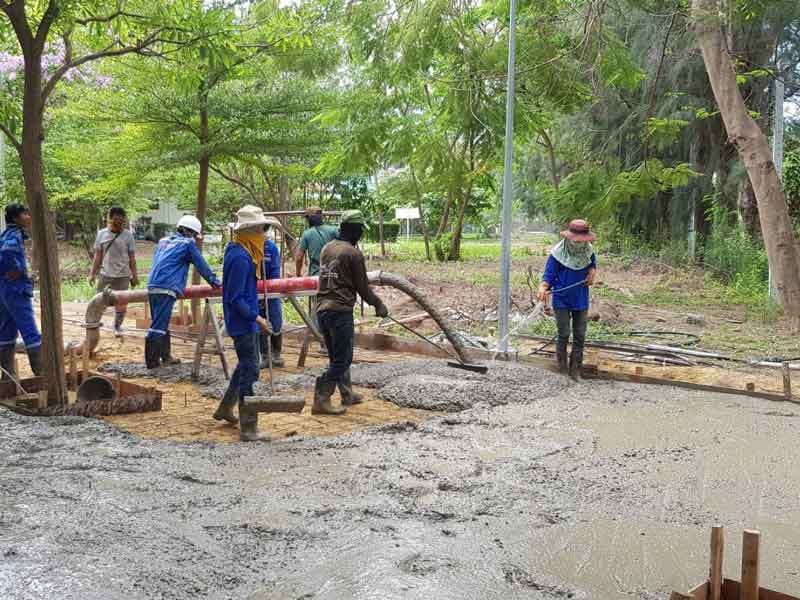

งานปั๊มธรรมศาสตร์ รังสิต_210425_1

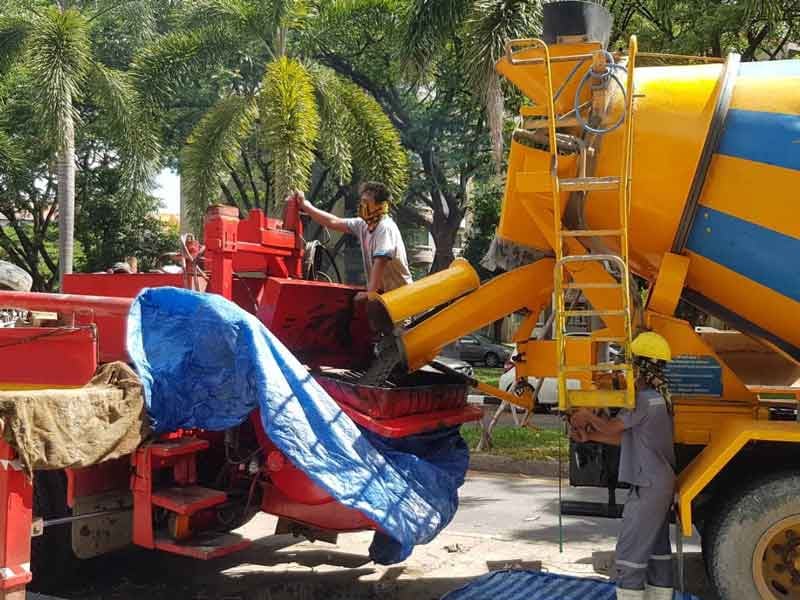

งานปั๊มธรรมศาสตร์ รังสิต_210425_2

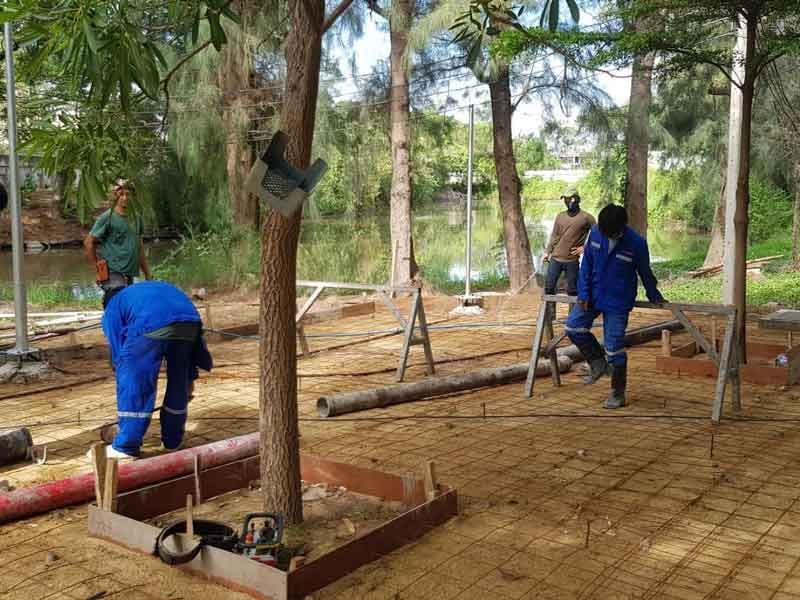

งานปั๊มธรรมศาสตร์ รังสิต_210425_3

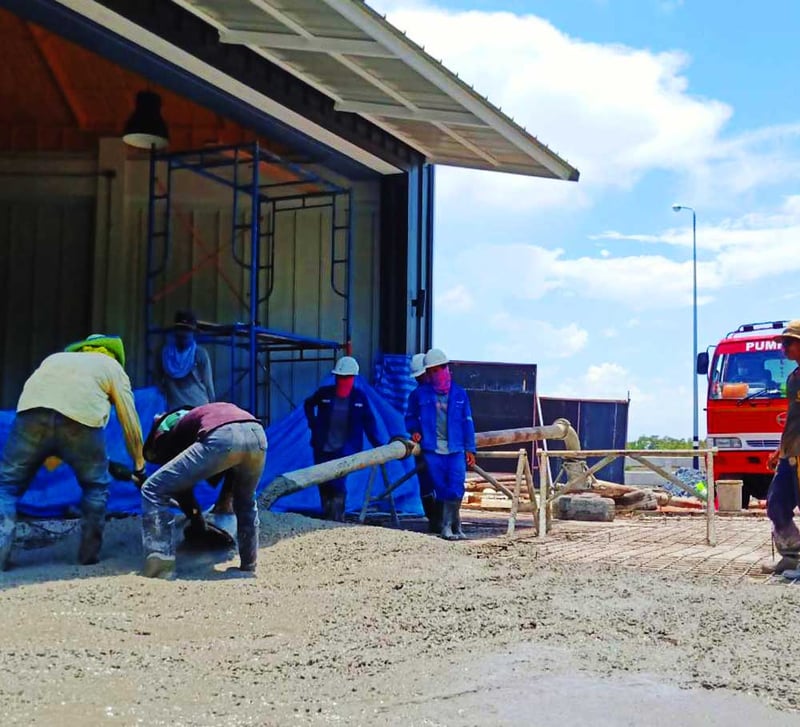

phudit_line_pump_marine_insee_00

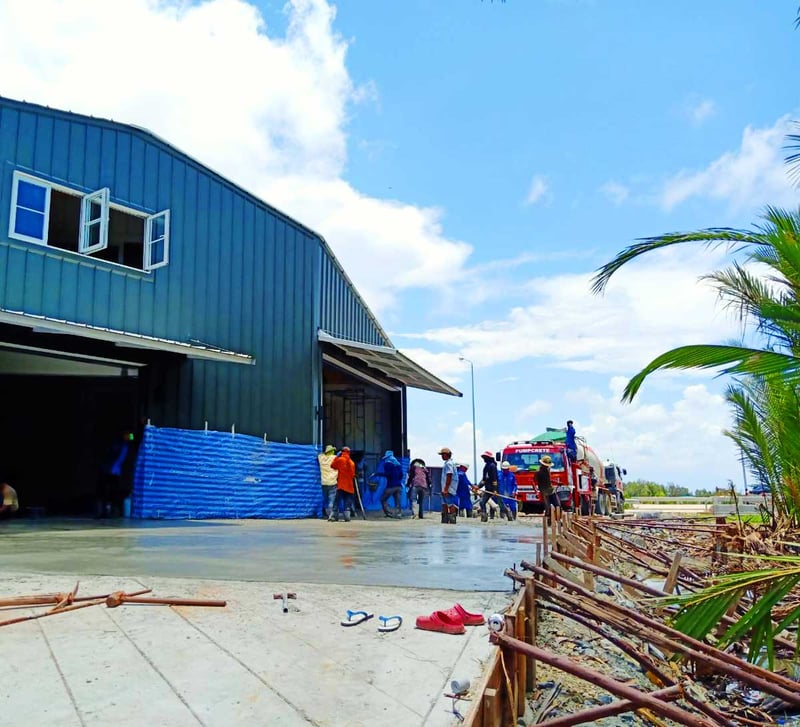

phudit_line_pump_marine_insee_01

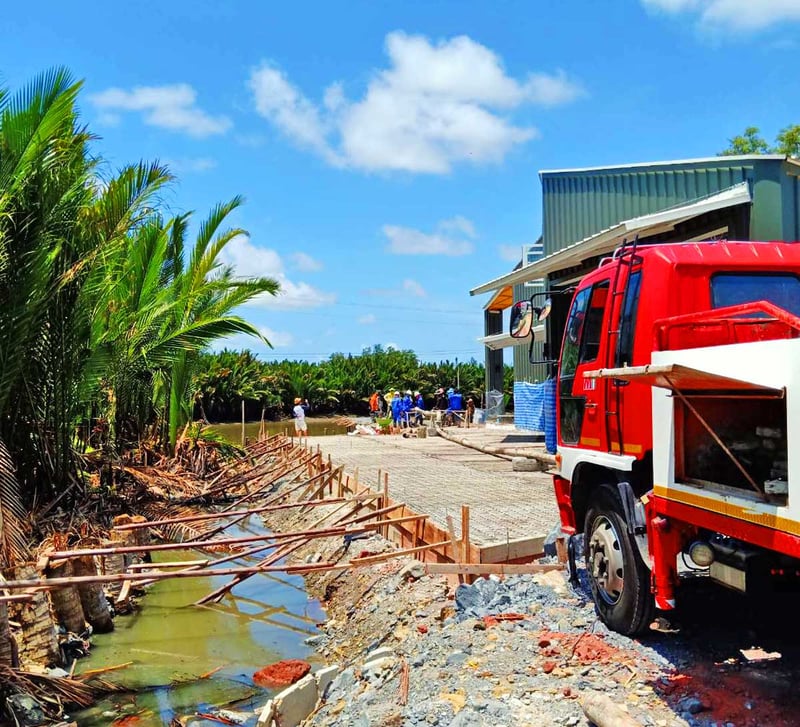

phudit_line_pump_marine_insee_02

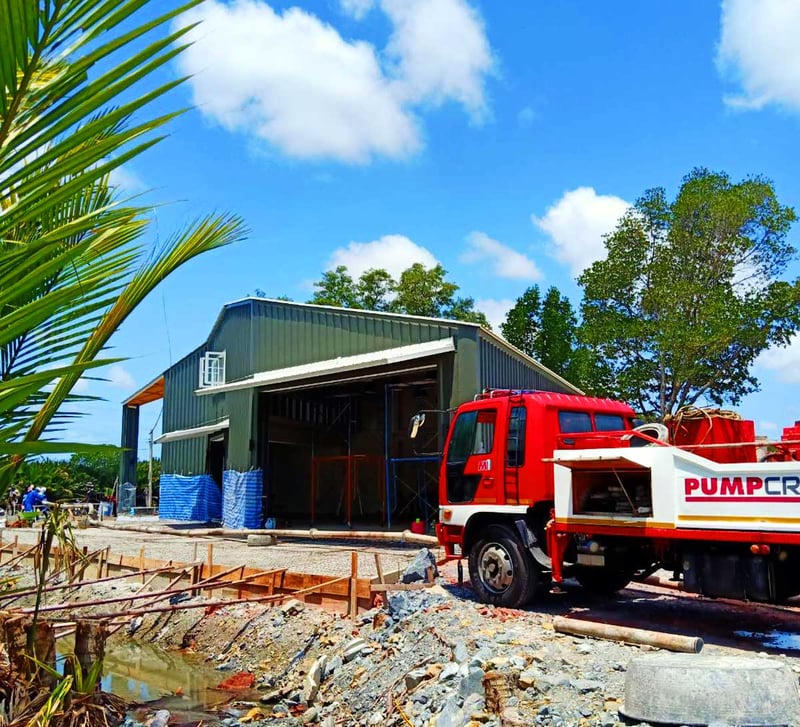

phudit_line_pump_marine_insee_03

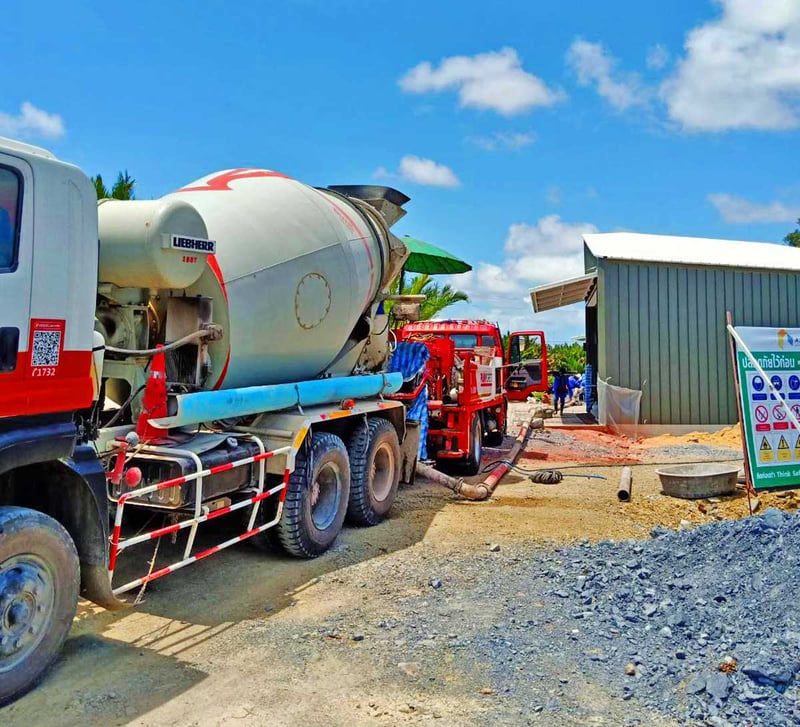

phudit_line_pump_marine_insee_04

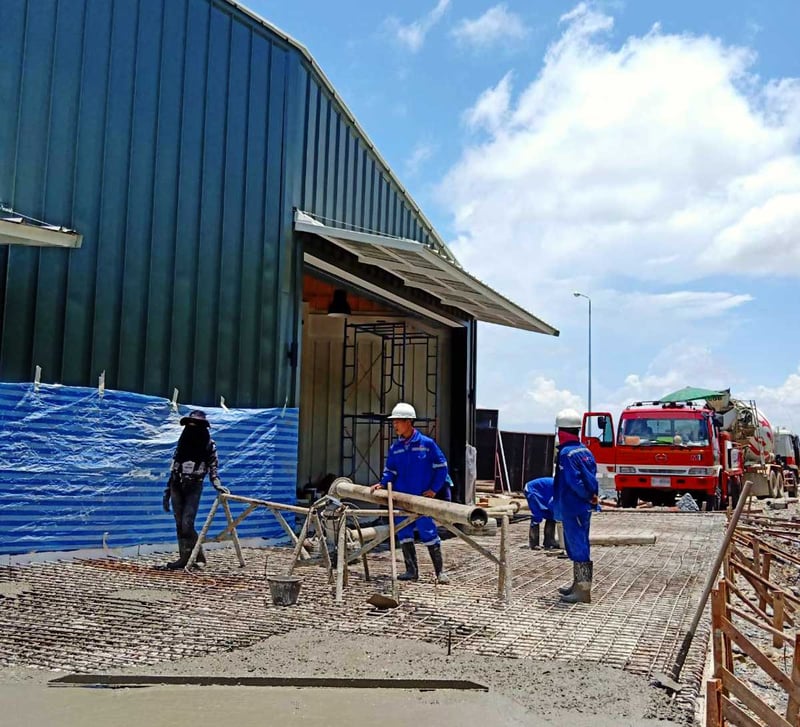

phudit_line_pump_marine_insee_05

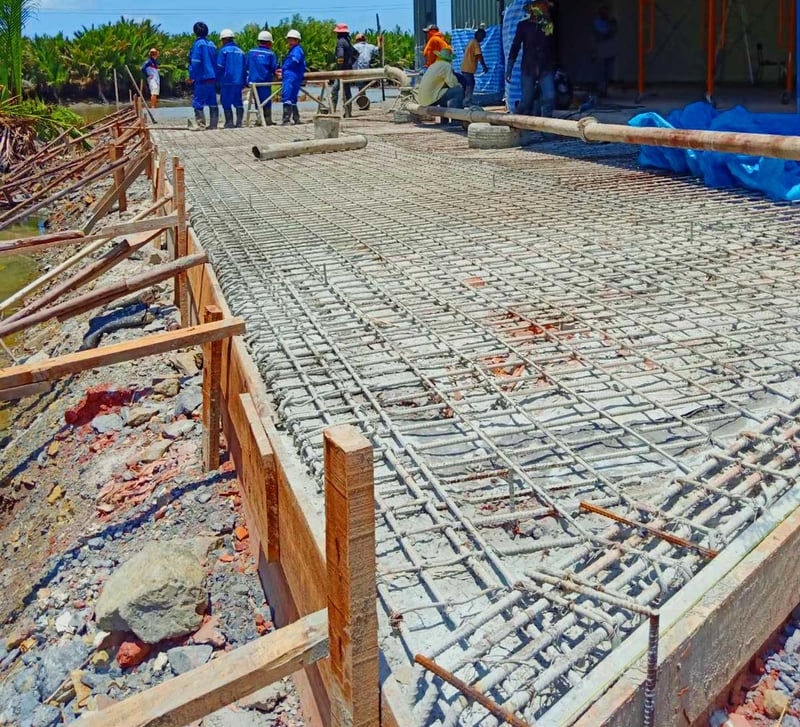

phudit_line_pump_marine_insee_06

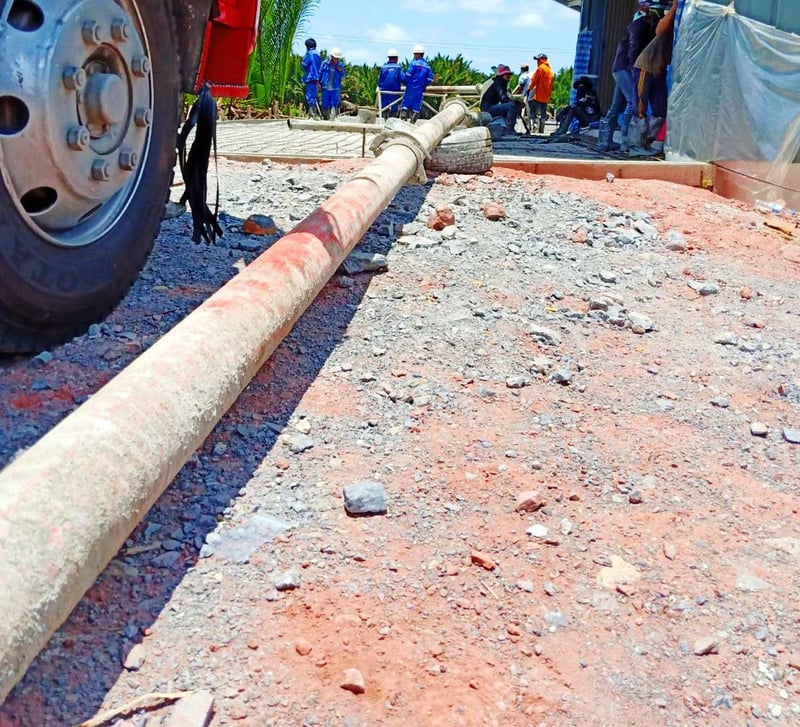

phudit_line_pump_marine_insee_07
pump_bangbauthong_00
pump_bangbauthong_01
pump_bangbauthong_02
pump_bangbauthong_03
pump_bangbauthong_04
งานแนะนำใช้ ปั๊มลาก (Line Pump)
งานลำเลียงคอนกรีตผสมเสร็จจากจุดตั้งปั๊มคอนกรีตถึงจุดเทคอนกรีตมีระยะไกลมาก การลำเลียงคอนกรีตจะลำเลียงผ่านท่อเหล็กทนแรงดันสูงไปยังจุดเทคอนกรีต ไม่เหมาะกับงานเทคานลอย งานเทเสาคอนกรีต งานเทผนังต่าง ๆ เนื่องจากการลำเลียงต้องใช้ท่อเหล็กขนาด 5 นิ้ว มีความหนาเนื่องจากเป็นท่อทนแรงดันจากแรงอัดส่งคอนกรีตได้ ทำให้ไม่สามารถเคลื่อนย้ายได้สะดวกเท่าปั๊มแบบอื่น

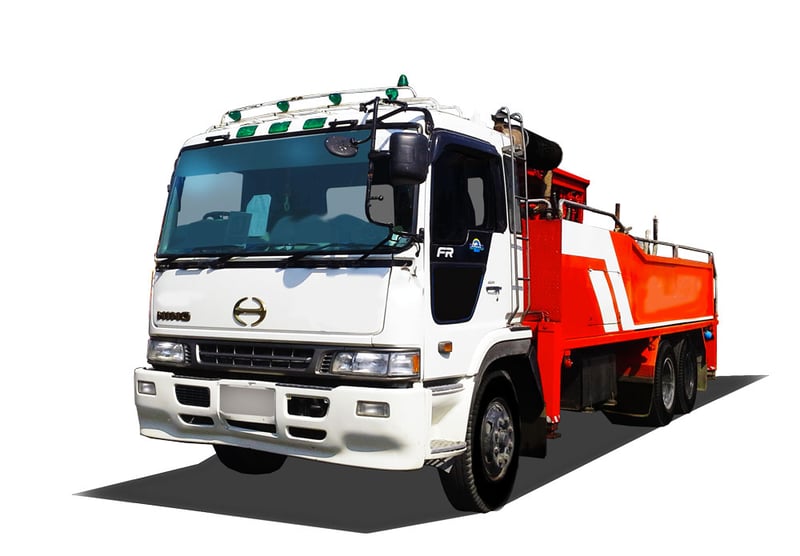

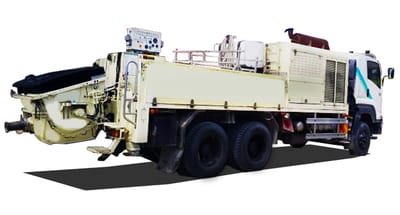

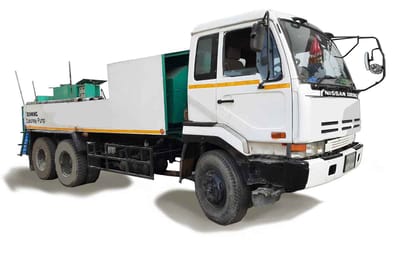

จุดเด่น ปั๊มลากบรรทุก 10 ล้อ ท่อ 1,000 เมตร
- ระยะยิงไกล 1,000 เมตร: รองรับงานอุโมงค์ งานรถไฟฟ้า งานโครงสร้างระยะไกล
- ลำเลียงขึ้นอาคารสูง 70 ชั้น: เดินท่อแนวดิ่งต่อเนื่องถึงยอดอาคารได้
- พื้นที่ติดตั้งน้อย: ต้องการเพียง 3 x 10 เมตร เหมาะกับพื้นที่คับแคบ
ควรใช้ปั๊มลากเมื่อไหร่ ?
การนำปั๊มลากไปใช้ลำเลียงคอนกรีตให้ได้ประโยชน์อย่างคุ้มค่า เมื่องานของคุณกำลังเผชิญกับปัญหา หรือสถานการณ์ดังต่อไปนี้
ปั๊มโมลี (Moli pump / Line Pump) เหมาะสมกับการลดต้นทุนได้ดีกว่าการใช้ปั๊มลากจูงในกรณีที่ปริมาณการเทคอนกรีตไม่มาก ใช้ระยะเวลาในการเทคอนกรีตน้อย ประกอบและเคลื่อนย้ายได้รวดเร็วและสะดวก
- การขาดแคลนแรงงาน
- เคลื่อนย้ายได้สะดวก ย้ายไปหน่วยงานใหม่ระหว่างวันสามารถทำได้ง่าย
- เมื่อเทคอนกรีตเสร็จแล้วสามารถใช้พื้นที่ต่อได้เลย
- ไม่มีบูม ทำให้จอดได้สะดวก
- เวลาก่อสร้างมีจำกัด
- การเทคอนกรีตจำนวนมาก
- สถานที่เทคอนกรีตยากต่อการลำเลียงคอนกรีตโดยวิธีอื่น
- มีการจัดส่งคอนกรีตอย่างเพียงพอและสม่ำเสมอ
- คนงานมีความรู้ ประสบการณ์ และมีการวางแผนงานที่ดี
ความกว้าง ความยาว อาจมีความแตกต่างจากภาพเล็กน้อย ตามรุ่น และขนาดกำลังส่งคอนกรีต
ขั้นตอนการใช้งานและระยะส่งคอนกรีต ปั๊มคอนกรีต ปั๊มลากบรรทุก 10 ล้อ ท่อเหล็ก 1000 เมตร
ข้อกำหนดการเดินท่อเหล็ก
- บังคับท่อเหล็กต้องยึดแคลมป์ให้แน่นทุกข้อต่อ ตรวจลูกยางกันรั่วซึมทุกจุด
- เส้นทางท่อ งานอุโมงค์ รถไฟฟ้า ระยะไกล ต้องสั้นที่สุด หลีกเลี่ยงหักมุมคม ลดแรงดันและป้องกันอุดตัน
- ห้ามเด็ดขาดห้ามยิงลูกบอลยางเคลียร์ท่อในขณะที่แรงดันในท่อไม่เป็น 0
หน้าที่และความรับผิดชอบของผู้เกี่ยวข้อง (Roles & Responsibilities)
การลำเลียงคอนกรีตผสมเสร็จด้วยปั๊มคอนกรีต ปั๊มลากบรรทุก 10 ล้อ ท่อเหล็ก 1000 เมตร ต้องอาศัยความร่วมมือจาก 4 ฝ่ายหลัก
บทบาทโรงผลิตคอนกรีต
- บังคับเมื่อแจ้งความต้องการใช้ปั๊มคอนกรีต ปั๊มลากบรรทุก 10 ล้อ ท่อเหล็ก 1000 เมตร ต้องระบุชนิดคอนกรีตว่า "ใช้กับปั๊ม (Pump-mix)" โดยส่วนผสมต้องมีค่ายุบตัว (Slump) อยู่ที่ 100 ± 20 มิลลิเมตร เพื่อช่วยหล่อลื่นท่อ
- ต้องจัดรถโม่ให้ถึงหน้างานอย่างต่อเนื่อง (ไม่ห่างเกิน 15-20 นาที) ป้องกันรอยเย็นของคอนกรีต (Cold Joint)
- ห้ามเด็ดขาดห้ามจัดส่งคอนกรีต Slump น้อยกว่า 80 มม. เพราะทำให้ท่อปั๊มอุดตัน และห้ามส่งคอนกรีตที่เริ่มเซ็ตตัวแล้ว (เกิน 90 นาที)
เจ้าหน้าที่ควบคุมคุณภาพ ( QC Lab)
- ต้องควบคุมอัตราส่วนผสมให้เหมาะกับปั๊มคอนกรีต ปั๊มลากบรรทุก 10 ล้อ ท่อเหล็ก 1000 เมตร โดยปรับทรายและปูนซีเมนต์ให้สูงกว่างานปกติเล็กน้อย ลดแรงเสียดทานในท่อ
- ตรวจสอบความชื้นหิน-ทรายทุก 2-3 คิว เพื่อปรับน้ำผสมให้คงที่ (ห้ามใช้น้ำส่วนเกินเด็ดขาด)
- ทุก 10 คิวหรือทุก 1 ชั่วโมง ต้องเทสต์ Slump หน้างานและบันทึกใบรายงาน
พนักงานขับรถโม่ (Truck Mixer Driver)
- ก่อนออกโรงงาน หมุนโม่ผสมอย่างน้อย 70-100 รอบ ให้ส่วนผสมเข้ากันดี

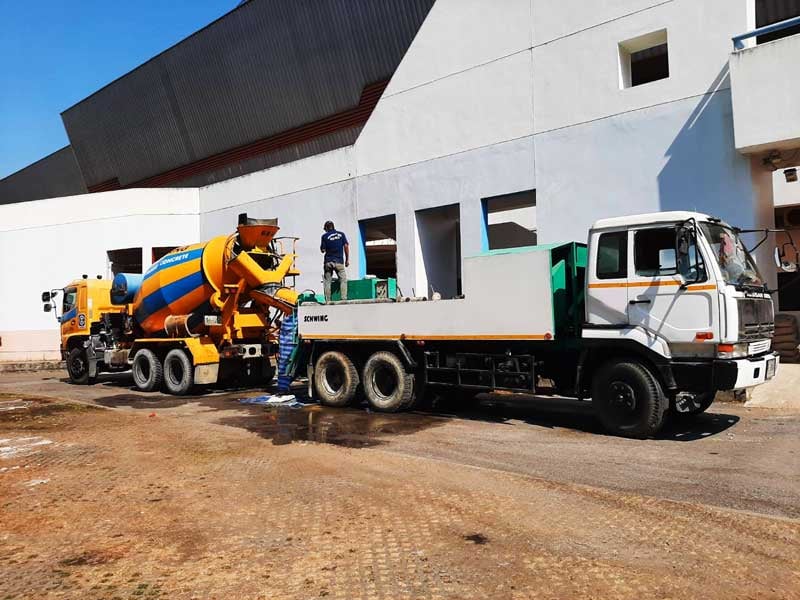

- จัดตำแหน่งรถโม่ให้เข้าทาง Hopper สะดวก ควรมีที่จอดรถโม่ 2 คัน (เท-รอ) ป้องกันปั๊มหยุดชะงัก
- บังคับก่อนเทลง Hopper หมุนโม่ High Speed 1-2 นาที จากนั้นหมุนช้า 2-3 รอบ/นาทีตลอดขณะเท
- ข้อห้ามเด็ดขาดห้ามเติมน้ำลงโม่ที่หน้างานเด็ดขาดแม้ลูกค้าจะเซ็นรับผิดชอบ หาก Slump ต่ำให้เรียก QC จากโรงงาน
พนักงานควบคุมปั๊มคอนกรีต (Pump Operator) สำคัญที่สุด
- ต้องมาถึงหน้างานล่วงหน้า 30 นาที สำรวจพื้นที่ตั้งเครื่อง (พื้นราบแข็งแรง) และสิ่งกีดขวางเหนือศีรษะ (สายไฟฟ้าแรงสูง ห่าง >10 เมตร)
- บังคับทดสอบปุ่ม Emergency Stop (E-Stop) ของรีโมทไร้สายทุกครั้งก่อนทำงาน
- เมื่อรถโม่เข้าเทต้อง ปิดตะแกรงเหล็ก (Hopper Grid) ทุกครั้งป้องกันหิน/วัตถุแปลกปลอมเข้า Cylinder
- ควบคุมท่อส่งคอนกรีต ด้วยรีโมท ดูแรงดัน (Pressure Gauge) หากสูงเกิน 60 บาร์ ต้องลดความเร็วปั๊มทันทีป้องกันท่อระเบิด
- ปลายท่อต้องมีพนักงานคุม ผูกเชือก/โซ่ยึดปลายท่อกับโครงสร้าง และควบคุมหัวท่อห่างจากแบบไม่เกิน 1.50 เมตร
- ขั้นตอนความปลอดภัยย้ายรถปั๊มต้องพับแขนบูมเข้าตำแหน่งขนส่ง (Travel Position) ให้สนิท ห้ามเคลื่อนรถขณะบูมกางหรือยกสูง
- หลังเสร็จงานต้องล้างท่อด้วยน้ำและลูกยาง (Sponge Ball) ห้ามพับบูมก่อนล้างท่อเด็ดขาด แล้วค่อยทำความสะอาด Hopper
ภาวะฉุกเฉิน (Emergency Protocol)
ท่อปั๊มอุดตัน (Line Plug)
ห้ามเพิ่มแรงดัน! กด E-Stop หยุดเครื่องทันที ไล่ก้อนอุดตันโดยถอดข้อต่อใกล้ Hopper (ลดแรงดันท่อให้ 0 ก่อน)
ท่อรั่ว / ข้อต่อหลุด
กด E-Stop หยุดเครื่องทันที และอพยพคนงานจนแรงดันหมด
รถโม่มาสายเกิน 20 นาที คอนกรีตส่งไม่ต่อเนื่อง
แจ้งวิศวกรหน้างานทันที ห้ามเทคอนกรีตที่รอเกิน 90 นาที (อาจเซ็ตตัวในท่อ)
บันทึกความเห็นชอบจากวิศวกรอาวุโส
กรุณาแนบเอกสารนี้เข้ากับแบบ "Method Statement for Concrete Pumping" และให้ทุกฝ่าย (Plant, Driver, Operator) เซ็นรับทราบก่อนเริ่มงานทุกครั้ง หากมีข้อสงสัยเพิ่มเติมเกี่ยวกับการคำนวณแรงดันสูบ วิศวกรพร้อมให้คำปรึกษา
ใช้ปั๊มคอนกรีตให้คุ้มค่า หน้างานต้องทำ
- พื้นที่ตั้งปั๊ม: ต้องแข็งแรง เรียบ รองรับน้ำหนักได้
- วางท่อ: เส้นทางสั้น ไม่หักมุมคม
- แบบหล่อ: ตรวจสอบให้พร้อมก่อนปั๊มมา
- รถคอนกรีต: จัดให้มาต่อเนื่อง ไม่ให้ปั๊มหยุด
- ปริมาณ: คำนวณให้พอดี ลดคอนกรีตทิ้ง
- คนงาน: มีควบคุมปั๊มและปลายท่อ 2-3 คน
- เตรียมน้ำ: ไว้ล้างท่อกรณีอุดตัน
การเช่าปั๊มคอนกรีต
ข้อควรรับทราบ เงื่อนไข ค่าบริการเพิ่มเติมต่าง ๆ หากเกิดเหตุการณ์ไม่สามารถปฏิบัติงานตามตารางการนัดหมายได้
- แบบคอนกรีตไม่เรียบร้อย รอการตรวจสอบแบบหล่อคอนกรีต ระยะเวลารอใช้งานเกิน 4 ชม. ถึง 8 ชั่วโมง คิดเหมาจ่าย 7,000 บาท
- นานเกิน 8 ชั่วโมง อัตราค่าบริการ เป็นรายชั่วโมง ๆ ละ 700 บาท
- เปลี่ยนจุดเท เคลื่อนย้ายปั๊มลาก อัตราค่าบริการ 3,000 บาทต่อครั้ง
- กรณีปั๊มไม่ได้ทำงานตามนัดหมาย อัตราค่าบริการขั้นต้น
- ติดตั้งท่อแนวดิ่ง ระยะความสูง 3.5 เมตรต่อชั้น ค่าบริการเพิ่มเติมชั้นละ 1,000 บาท (อัตราค่าบริการอาจเปลี่ยนแปลงในบางพื้นที่)
เครื่องคำนวณปริมาณคอนกรีต
วางแผนปริมาณคอนกรีตก่อนสั่งปั๊ม เพื่อลดคอนกรีตเหลือทิ้งและประหยัดค่าใช้จ่าย
