ปั๊มคอนกรีต (Concrete Pump) คืออะไร? หลักการทำงาน ประเภทและอัตราค่าบริการ
ปั๊มคอนกรีต (Concrete Pump) คืออุปกรณ์ที่ใช้ในการลำเลียงคอนกรีตผสมเสร็จจากรถโม่ไปยังจุดเทคอนกรีต โดยเข้ามาทดแทนแรงงานคน รถเข็น ลิฟท์ ทาวเวอร์เครน และวิธีการลำเลียงอื่นๆ บทความนี้จะพาทำความรู้จักหลักการทำงานของปั๊มคอนกรีต ประเภทของปั๊มคอนกรีต ทั้งปั๊มลาก ปั๊มโมลี และปั๊มบูม คุณสมบัติของคอนกรีตที่เหมาะกับงานปั๊ม พร้อมอัตราค่าบริการเบื้องต้น
ปั๊มคอนกรีตคืออะไร?
ปั๊มคอนกรีต (Concrete Pump) คืออุปกรณ์ที่ใช้ในการลำเลียงคอนกรีตจากรถโม่คอนกรีต เข้าไปเทคอนกรีตผสมเสร็จในตำแหน่งที่ต้องการ โดยเข้ามาทดแทนแรงงานคน รถเข็น ลิฟท์ ทาวเวอร์เครน สายพานลำเลียง และวิธีการลำเลียงอื่นๆ ทั้งนี้เนื่องจากปั๊มคอนกรีตสามารถตอบสนองความต้องการในการเทคอนกรีตในสถานที่สูงหรือมีอุปสรรค ยากต่อการเทคอนกรีตโดยวิธีอื่น
ลำเลียงขึ้นที่สูง
สามารถปั๊มคอนกรีตขึ้นอาคารสูงได้
ลำเลียงระยะไกล
ปั๊มแนวราบได้มากกว่า 1,000 เมตร
ประหยัดเวลา
ลดเวลาในการก่อสร้างได้อย่างมาก
หลักการทำงานของปั๊มคอนกรีต
หลักการทำงานของปั๊มคอนกรีตจะแตกต่างจากปั๊มน้ำ เนื่องจากคอนกรีตมีของแข็งและหนืดมากกว่าน้ำหลายเท่าตัว การปั๊มคอนกรีตจึงใช้ระบบไฮดรอลิคในการดูดและส่งคอนกรีตผสมเสร็จ และคอนกรีตผสมเสร็จที่ใช้กับปั๊มคอนกรีตต้องมีจำนวนปูนซีเมนต์เป็นส่วนผสมที่เหมาะสมกับการปั๊มคอนกรีต
หลักการทำงานโดยสรุป
รถโม่เทคอนกรีตลงสู่ฮopperของปั๊ม
ระบบไฮดรอลิคดูดและส่งคอนกรีตผ่านท่อ
คอนกรีตถูกส่งไปยังจุดเทตามต้องการ
ประเภทของปั๊มคอนกรีต
ปั๊มคอนกรีต แบ่งตามลักษณะการติดตั้งและการใช้งานได้เป็น 3 ประเภทหลัก ดังนี้:
ปั๊มลากจูง
Trailer Pump
ปั๊มโมลี/ไลน์ปั๊ม
Line Pump / Moli Pump
ปั๊มบูม
Boom Pump

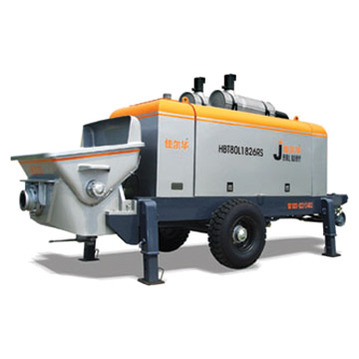

ปั๊มลากจูง หรือปั๊มประจำ (Trailer Pump)
ปั๊มลากจูง (Trailer Pump) เป็นปั๊มคอนกรีตประเภทที่ตัวปั๊มและท่อส่งจะถูกแยกออกจากกัน ตัวปั๊มติดตั้งอยู่บนล้อเลื่อน เมื่อต้องการใช้งานรถบรรทุกจะพ่วงตัวปั๊มนี้ไปสู่หน้างานก่อสร้าง หลังจากนั้นจะติดตั้งท่อและอุปกรณ์เข้ากับปั๊ม
ข้อดี
- แรงดันสูงมาก สามารถปั๊มขึ้นที่สูงได้ดี
- พื้นที่ในการติดตั้งน้อย
- เหมาะกับงานที่ต้องการแรงดันสูง
ข้อเสีย
- เสียเวลาในการติดตั้งท่อ
- การเคลื่อนย้ายปั๊มทำได้ลำบาก
- ต้องใช้รถลาก

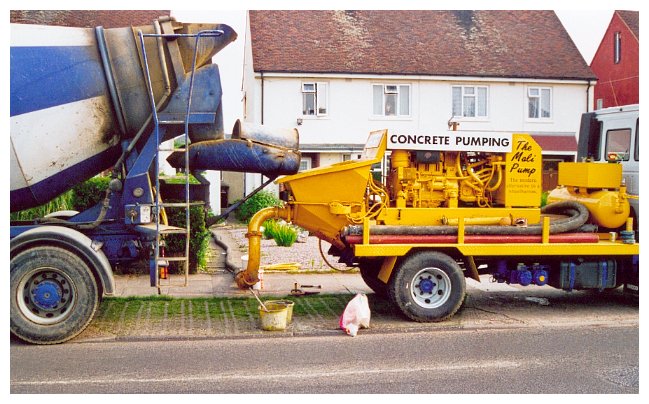

ปั๊มโมลี / ไลน์ปั๊ม (Moli Pump / Line Pump)
ปั๊มโมลี หรือ ไลน์ปั๊ม (Line Pump) คือการนำเอาปั๊มลากมาดัดแปลงและนำไปติดตั้งอยู่บนรถบรรทุก 6 ล้อ หรือ 10 ล้อ โดยมีจุดบรรทุกไว้วางท่อส่งคอนกรีตและอุปกรณ์เครื่องมือการทำงานต่างๆ เพื่อสะดวกในการเดินทาง
การต่อท่อแนวราบ
ปั๊มสามารถลำเลียงคอนกรีตมากกว่า 1,000 เมตร เหมาะกับงานอาคารสูงหรือพื้นที่คับแคบที่รถโม่ไม่สามารถเข้าถึงจุดเทได้
การต่อท่อแนวดิ่ง
สามารถลำเลียงคอนกรีตขึ้นอาคารที่มีความสูงถึง 70 ชั้น ขึ้นอยู่กับสภาพอาคารและศักยภาพของปั๊ม
ข้อมูลสำคัญของปั๊มโมลี
- ประสิทธิภาพสูงสุด: 60 ลบ.ม./ชั่วโมง
- พื้นที่ติดตั้ง: 3 x 10 เมตร ความสูงไม่น้อยกว่า 3 เมตร
- คอนกรีตที่ใช้: กำลังอัด 240 ksc ขึ้นไป
- ค่ายุบตัว (Slump): 10 ± 2.5 ซม.

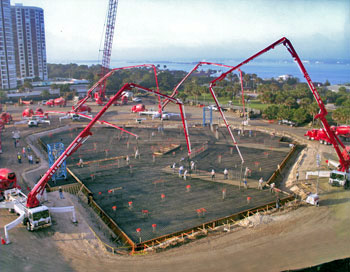

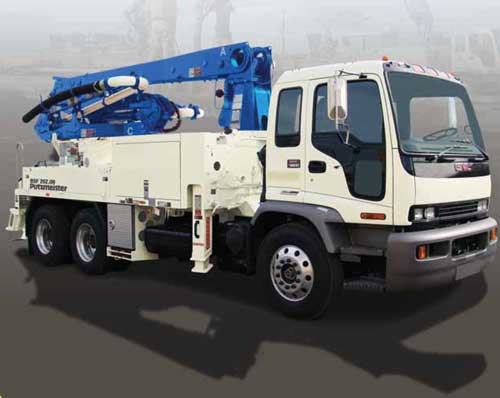

ปั๊มบูม (Boom Pump)
ปั๊มบูม (Boom Pump) หรือที่ช่างบ้านเราเรียกว่า ปั๊มงวง เป็นปั๊มคอนกรีตแบบที่ทั้งตัวปั๊มและท่อส่งถูกติดตั้งอย่างถาวรบนรถบรรทุก โดยมีการออกแบบให้สามารถพับเก็บบูมได้ ทำให้สะดวกรวดเร็วในการใช้งาน เคลื่อนย้ายได้สะดวก และทำความสะอาดหลังการใช้งานได้ง่าย
ข้อดี
- พร้อมใช้งานทันที ไม่ต้องติดตั้งท่อ
- เคลื่อนย้ายได้สะดวก
- ทำความสะอาดหลังใช้งานง่าย
- ควบคุมด้วยรีโมทคอนโทรล
ข้อมูลสำคัญ
- งานที่เหมาะ: พื้นที่กว้างหรืออาคารสูงประมาณ 7 ชั้น
- พื้นที่ติดตั้ง: 10 x 10 เมตร
- ประสิทธิภาพสูงสุด: 60 ลบ.ม./ชั่วโมง
คอนกรีตสำหรับงานปั๊มคอนกรีต
ส่วนผสมของคอนกรีตเป็นองค์ประกอบสำคัญในการลำเลียงคอนกรีตโดยใช้ปั๊มคอนกรีต ส่วนผสมของคอนกรีตแบ่งเป็น 2 ส่วนคือ ส่วนที่เป็นของแข็ง (หิน ทราย ปูนซีเมนต์) และส่วนที่เป็นของเหลว (น้ำ)
คุณสมบัติของคอนกรีตที่จะสามารถปั๊มได้
ความเหลวที่เหมาะสม
คอนกรีตที่เหมาะสมสำหรับนำไปปั๊มควรมีค่ายุบตัวอยู่ระหว่าง 7.5-12.5 ซม. ถ้าค่ายุบตัวน้อยเกินไปคอนกรีตจะปั๊มยาก ถ้ามากเกินไปคอนกรีตมีแนวโน้มที่จะเกิดการแยกตัว
ปริมาณส่วนละเอียดเพียงพอ
ทรายและปูนซีเมนต์ต้องมีมากพอที่จะไปอุดช่องว่างระหว่างหิน เพื่อให้เนื้อคอนกรีตมีแรงต้านภายในพอที่จะไม่ก่อให้เกิดการแยกตัว
ส่วนผสมคอนกรีตที่ทำให้ปั๊มได้ง่าย
- หินและทรายต้องมีส่วนคละที่ดี ถูกต้องตามมาตรฐาน ASTM C 33
- ค่ายุบตัวควรอยู่ระหว่าง 7.5 - 12.5 เซนติเมตร
- ปริมาณปูนซีเมนต์ต้องไม่น้อยกว่า 300 กิโลกรัม/ลูกบาศก์เมตร
- ขนาดโตสุดของหินไม่ควรเกิน 1/5 ของเส้นผ่าศูนย์กลางของท่อ
- ต้องใช้มอร์ต้าอัตราส่วนซีเมนต์:ทราย = 1:2 ปั๊มเพื่อเคลือบท่อก่อนการปั๊มทุกครั้ง
- ต้องใส่น้ำยาผสมคอนกรีตประเภทยืดเวลาการแข็งตัวทุกครั้งที่ใช้ปั๊มคอนกรีต
วิดีโอ: การทำงานของปั๊มคอนกรีต
อัตราค่าบริการปั๊มคอนกรีต
อัตราค่าบริการเทคอนกรีตด้วยปั๊มคอนกรีตจะคิดเป็นอัตราตามการส่งคอนกรีต ไม่ได้คิดตามเวลาหรือชั่วโมงการทำงาน โดยปั๊มท่อทุกประเภทอาจมีค่าบริการเพิ่มเติมจากการตัดต่อท่อ คิดตามจำนวนการใช้งานจริง
อัตราค่าบริการปั๊มบูม
| ลำดับที่ | รายการ | อัตราเหมาขั้นต่ำ | ส่วนที่เกิน | ราคาต่อท่อปลายบูม | |
|---|---|---|---|---|---|
| ปริมาณขั้นต่ำ (ลบ.ม.) | ราคาเหมา (บาท) | ราคา (บาท/ลบ.ม.) | (บาท/เมตร) | ||
| 1 | บูมยาว 18 เมตร | 50 | 11,000 | 150 | 35 |
| 1 | บูมยาว 22 เมตร | 50 | 12,000 | 160 | 35 |
| 1 | บูมยาว 26 เมตร | 50 | 12,500 | 180 | 35 |
| 2 | บูมยาว 28 เมตร | 50 | 13,000 | 200 | 35 |
| 3 | บูมยาว 32 เมตร | 50 | 13,500 | 200 | 35 |
| 4 | บูมยาว 38 เมตร | 50 | 15,500 | 240 | 35 |
| 5 | บูมยาว 40 เมตร | 50 | 18,000 | 260 | 35 |
| 6 | บูมยาว 42 เมตร | 50 | 19,000 | 280 | 35 |
อัตราค่าบริการปั๊มโมลีและปั๊มลาก
| ลำดับ | รายการ (งานปั๊มทั่วไปและอาคารสูง) | อัตราเหมาขั้นต่ำ | ส่วนที่เกิน (บาท/ลบ.ม.) | |
|---|---|---|---|---|
| ปริมาณขั้นต่ำ (ลบ.ม.) | ราคาเหมา (บาท) | |||
| 1 | ชั้นที่ 1 ถึงชั้นที่ 7 และงานพื้นราบ | 50 | 13,500 | 200 |
| 2 | ชั้นที่ 8 ถึงชั้นที่ 15 | 50 | 15,000 | 220 |
| 3 | ชั้นที่ 16 ถึงชั้นที่ 20 | 50 | 17,000 | 250 |
| 4 | ชั้นที่ 21 ถึงชั้นที่ 30 | 50 | 19,000 | 280 |
| 5 | ชั้นที่ 31 ถึงชั้นที่ 40 | 50 | 21,500 | 310 |
| 6 | ชั้นที่ 41 ถึงชั้นที่ 50 | 50 | 25,500 | 360 |
ข้อควรรู้และเงื่อนไขการให้บริการปั๊มคอนกรีต
ค่าบริการเพิ่มเติม (ถ้ามี)
- รอใช้งาน 4-8 ชั่วโมง: 7,000 บาท
- รอใช้งานนานเกิน 8 ชั่วโมง: +1,000 บาท/ชั่วโมง
- ติดตั้งท่อเพิ่มเกิน 10 ท่อน: 30 บาท/เมตร
- ค่าเดินท่อ (กรณีใช้ท่อ): 40 บาท/เมตร (ฟรี 70 เมตรแรก)
- เคลื่อนย้ายปั๊มมากกว่า 3 ครั้ง หรือเกิน 300 เมตร: +1,500 บาท
- เคลื่อนย้ายปั๊มลาก: 3,000 บาท/ครั้ง
- ค่าเดินทางนอกพื้นที่กรุงเทพฯ-ปริมณฑล: 35 บาท/กม. (ไป-กลับ) ฟรี 60 กม.แรก
หมายเหตุ/เงื่อนไขที่ควรทราบ
- ไม่รวมภาษีมูลค่าเพิ่ม 7%
- หน่วยงานต้องเตรียมปูน ทราย สำหรับหล่อลื่นท่อขั้นต้น 0.5 ลบ.ม.
- คอนกรีตที่ใช้ปั๊มต้องมีปริมาณซีเมนต์ไม่ต่ำกว่า 300 กก./ลบ.ม. และ Slump 10±2.5 ซม.
- กรณียกเลิกการจองต้องแจ้งก่อน 13.00 น.ของวันก่อนทำงาน มิฉะนั้นเสียค่ายกเลิก 4,000 บาท
ความรับผิดชอบ
บริษัทจะรับผิดชอบไม่เกินวงเงินที่จองปั๊มในวันนั้นๆ เฉพาะกรณีปั๊มเสีย/ปูนหมดอายุ แต่จะไม่รับผิดชอบต่อความเสียหายที่เกิดจากปัญหาการทำงานอื่นๆ
สรุปและข้อแนะนำ
สรุปสาระสำคัญ
- ปั๊มคอนกรีต คืออุปกรณ์ลำเลียงคอนกรีตไปยังจุดเทคอนกรีต ทดแทนแรงงานคน
- ใช้ระบบไฮดรอลิคในการดูดและส่งคอนกรีต
- ปั๊มคอนกรีตมี 3 ประเภท: ปั๊มลาก, ปั๊มโมลี, ปั๊มบูม
- คอนกรีตที่ใช้ปั๊มต้องมีส่วนผสมเหมาะสม มีกำลังอัดไม่ต่ำกว่า 240 ksc
- อัตราค่าบริการคิดตามปริมาณคอนกรีต ไม่ใช่รายชั่วโมง
ข้อแนะนำสำหรับผู้ใช้งาน
- เลือกประเภทปั๊มให้เหมาะกับลักษณะงานและพื้นที่
- ตรวจสอบคุณสมบัติคอนกรีตก่อนปั๊ม (Slump 10±2.5 ซม.)
- เตรียมพื้นที่ติดตั้งให้ได้มาตรฐาน (ราบเรียบ แข็งแรง)
- สอบถามอัตราค่าบริการและเงื่อนไขให้ชัดเจนก่อนจอง
- ควรแจ้งยกเลิกก่อนเวลาเพื่อหลีกเลี่ยงค่าใช้จ่าย
